Como fazer impressões 3D – Chave Inglesa (SolidWorks)

Nesse tutorial veremos como exportar um arquivo nativo do SolidWorks para impressão 3D. O modelo utilizado foi desenvolvido passo a passo, e criado sua montagem no curso SolidWorks 2015 Exemplos Práticos, da Render.

Chave Inglesa

Imagem do Curso

Primeiramente, você deve verificar se todos os componentes e a montagem estão feitos corretamente. Depois disso, tenha em mente que a montagem que o SolidWorks executa não possui nenhum grau de tolerância, uma peça está completamente em contato com a outra. Isso será fatalmente um problema para a impressão 3D, pois ela não é tão precisa quanto a restrição no SolidWorks. Por isso é importante deixar uma certa tolerância para que o encaixe também possa ser realizado no modelo físico, incluindo sua movimentação real, se assim existir.

A impressora que utilizaremos é a 3DCloner DH, que possui uma tolerância de aproximadamente 0,3mm. Portanto, imaginando um montagem de encaixe simples, onde tenho um rasgo de 30mm e um pino de 30mm, temos que modificar ou o rasgo (30,3mm) ou o pino (29,7mm).

Com base nesse exemplo vamos fazer os ajustes na montagem da Chave Inglesa. Se você não tem esse modelo, poderá aplicar a mesma ideia em outra peça ou montagem.

Vamos realizar alguns ajustes na montagem.

Ajustando o Encaixe

Ajustando o Encaixe

Encaixes alterados em 0,3mm

Abrimos, por exemplo, o braço da montagem. Vamos em Arquivo, Salvar Como. Alteramos o tipo para STL e clicamos em Options.

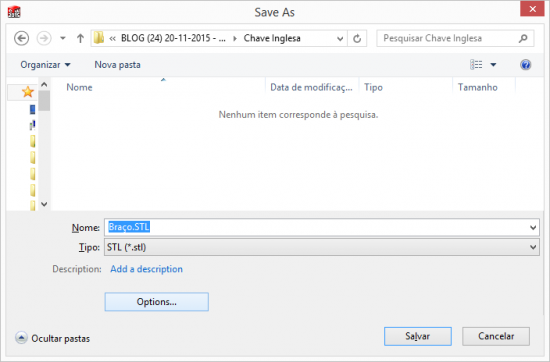

Salvando o modelo em STL

Salvando o modelo em STL

Faça as alterações conforme a imagem a seguir, refinando assim a qualidade dos polígonos do modelo.

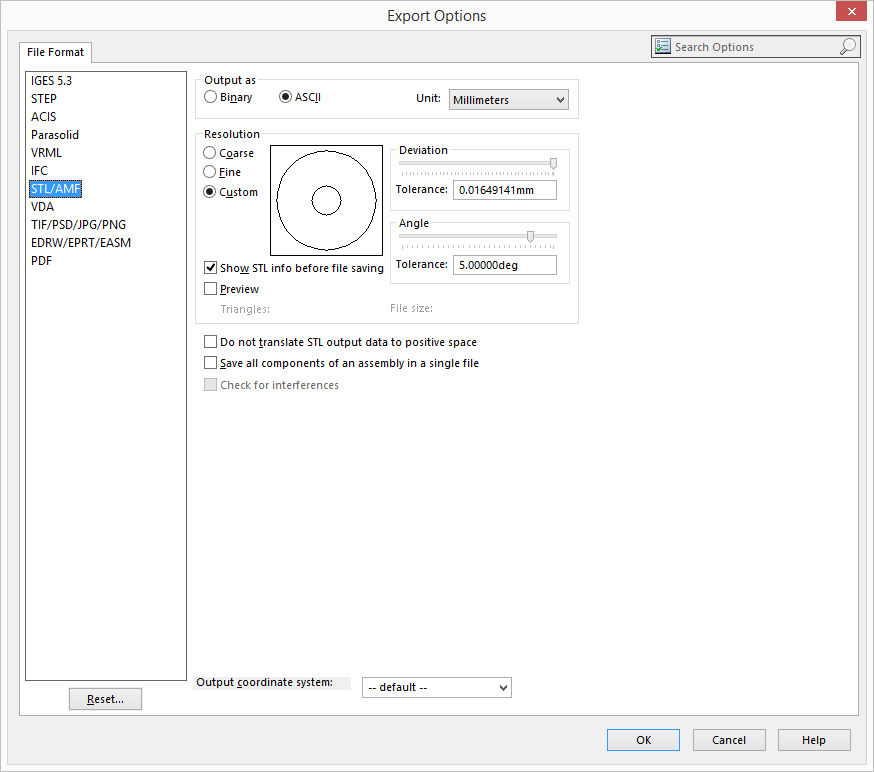

Ajustando a qualidade do modelo

Ajustando a qualidade do modelo

Confirme e salve o arquivo.

Faça a mesma coisa para os demais arquivos da montagem. Não há necessidade de configurar toda vez o arquivo STL, pois uma vez alterado, os ajustes são mantidos.

Agora é só fazer o fatiamento no programa da sua impressora 3D, no meu caso, no ClonerPrint3D.

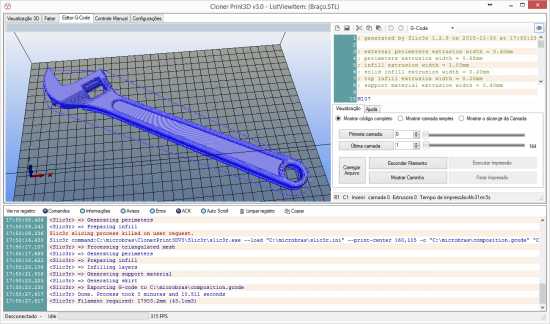

Fatiamento gerado

Fatiamento gerado

Salve o arquivo na extensão “.gcode” e envie para impressão.

Veja algumas fotos de impressões de chaves inglesas.

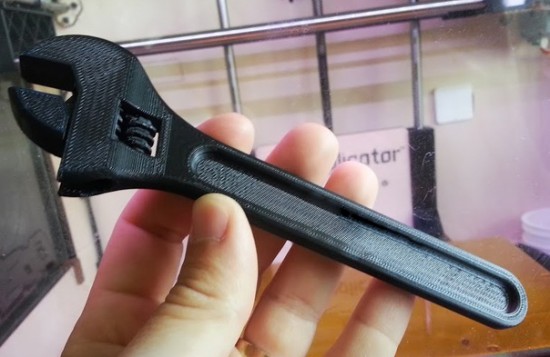

Exemplo 2 - Impressão Chave Inglesa

Exemplo 3 - Impressão Chave Inglesa

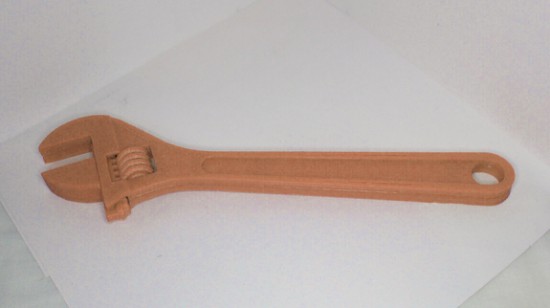

Exemplo 1 - Impressão Chave Inglesa
