Recursos úteis para o SOLIDWORKS 2021

Este ano, a TriMech revisou meticulosamente cada um dos novos recursos e aprimoramentos do SOLIDWORKS 2021 que foram fornecidos com a versão mais recente. Lemos a documentação e escolhemos o melhor conteúdo para que você não precise fazer isso!

Este artigo analisará alguns dos aprimoramentos menos conhecidos lançados com o SOLIDWORKS 2021.

Zoom acelerado

Não consegue dar zoom na janela de visualização rápido o suficiente? Bem, agora você poderá dar zoom mais rápido do que nunca!

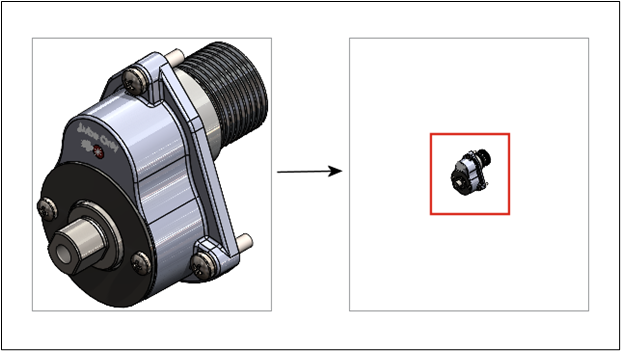

SOLIDWORKS 2021 Zoom acelerado
SOLIDWORKS 2021 Zoom acelerado

Na área de gráficos, você pode pressionar Shift + Roda do mouse para aumentar o zoom. Para usar o zoom acelerado:

  1. Feche todos os documentos.
  2. Clique em Opções do sistema> Exibir.
  3. Desmarque Exibir barras de rolagem na vista gráfica para peças e montagens.
  4. Em um documento aberto, pressione Shift + mova a roda do mouse e aumente ou diminua o zoom.

Suporte a refazer para recursos de peça

Você já clicou acidentalmente em Desfazer muitas vezes? Aproveite os novos recursos de Refazer em arquivos de peça!

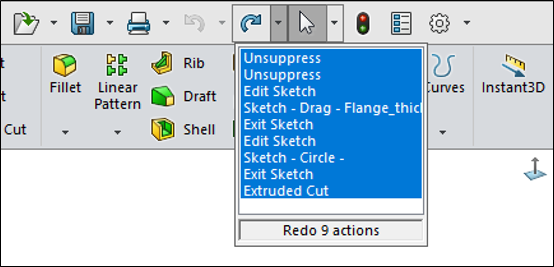

SOLIDWORKS 2021 Suporte a recursos ocultos de refazer
Suporte para SOLIDWORKS 2021 Refazer

Você pode usar Refazer para mais de 60 recursos e comandos nas peças. Anteriormente, Refazer estava disponível apenas em esboços. Você pode reverter várias alterações de Desfazer clicando ao lado de Refazer e selecionando um item na lista. Nem todos os comandos de parte são compatíveis com Refazer no SOLIDWORKS 2021. As exceções incluem:

  • Anotações
  • Recursos de furo
  • Modificações Instant3D
  • Ferramentas de molde
  • Chapa Metálica
  • Soldagens

Comprimento correto da lista de corte do membro de soldagem

Você às vezes tem dificuldade com uma lista de corte de soldagem relatando comprimentos incorretos para corpos de formato estranho? Agora é mais fácil do que nunca calcular o valor que você espera!

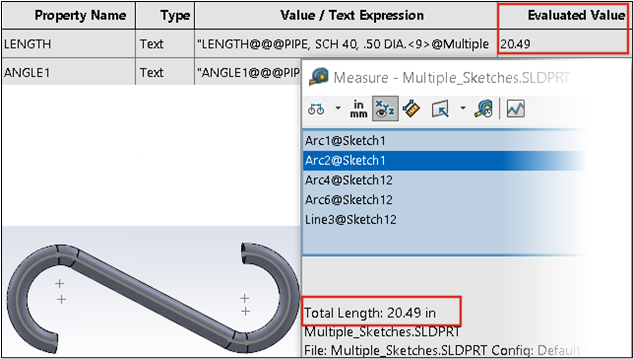

SOLIDWORKS 2021 Cut List Length
SOLIDWORKS 2021 Cut List Length

Você pode calcular o comprimento correto da lista de corte de um membro de soldagem nas propriedades da lista de corte. Você pode calcular o comprimento correto quando:

  • Use um recurso Mover face ou Mover / Copiar corpo e, a seguir, extrude um corte ou furo
  • Crie a peça que contém vários esboços selecionando Mesclar corpos aparados em esquadria
  • Crie um corte ou furo extrudado que modifique várias faces em grupos

Opções de espaçamento para padrões de cadeia

Você já precisou definir o espaçamento em um padrão de cadeia com base na distância ao longo do caminho, em vez de apenas uma distância linear? Bem, agora é tão simples quanto selecionar a opção!

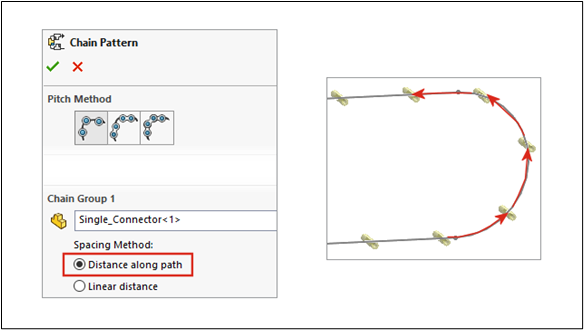

Opções de espaçamento de padrões de cadeia do SOLIDWORKS 2021
Opções de espaçamento de padrões de cadeia do SOLIDWORKS 2021

Você pode definir o espaçamento entre as instâncias de padrão de cadeia como uma medida ao longo de um caminho para padrões de cadeia de ligação de distância e distância. No Chain Pattern Property Manager, selecione um método de espaçamento:

  • Distância ao longo do caminho: Espaça as instâncias de padrão na distância especificada conforme medida ao longo de um caminho.
  • Distância linear: distribui instâncias de padrão na distância especificada, medida como uma distância linear.

Novos recursos e aprimoramentos como esses podem não roubar os holofotes entre os mais de 100 outros aprimoramentos lançados a cada ano, mas você nunca sabe quando um pode ajudá-lo muito em sua modelagem do dia a dia. Quer esses aprimoramentos anuais nos permitam trabalhar mais rápido, evitar erros ou fazer algo completamente novo, sempre vale a pena dar uma olhada para ver onde você se beneficiará com as ferramentas em constante evolução do SOLIDWORKS.

Aprenda mais sobre SolidWorks: https://www.render.com.br/cursos/solidworks

Artigo escrito por: TriMech Solutions, LLC
