Tutorial SOLIDWORKS: Como Reorientar as Vistas do Modelo

Saber como reorientar as visualizações do modelo SOLIDWORKS é fundamental para criar desenhos, montagens e apresentações precisas.

Seja preparando um desenho técnico ou configurando um render, ter o alinhamento correto das vistas garante clareza e consistência.

Quais São As Vistas Padrão do Modelo SOLIDWORKS?

SOLIDWORKS utiliza vistas padrão de modelos, como Frontal, Superior, Lateral Direita e Isométrica, como base para modelagem e documentação. Essas vistas padrão são consistentes em modelagem de peças e montagens, bem como na colocação de vistas em desenhos.

A barra de ferramentas Vistas Padrão fornece ferramentas para:

• Orientar a peça, montagem ou esboço em uma das vistas padrão pré-definidas.
• Visualizar o modelo ou o desenho através de uma, duas ou quatro janelas de visualização.

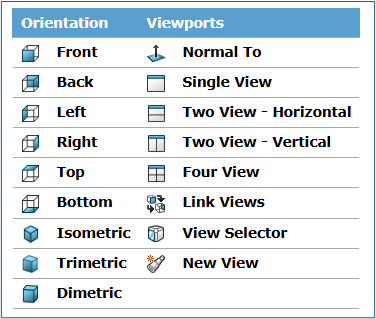

 Vistas padrão do modelo SOLIDWORKS

Por Que Reorientar Vistas SOLIDWORKS?

Às vezes, modelos importados ou montagens complexas vêm com orientações que não correspondem à intenção de design necessária. Vistas desalinhadas podem resultar em desenhos confusos com projeções incorretas, o que pode levar a desafios ao aplicar dimensões e anotações.

Isso também causaria ineficiências no fluxo de trabalho ao criar vistas explodidas ou animações. Reorientar o modelo garante que seu design esteja alinhado com os padrões exigidos e com os requisitos de qualquer projeto de design.

Como Reorientar Vistas do Modelo SOLIDWORKS

Reorientação de Visualização Não Destrutiva

A forma mais comum de reorientar uma vista de modelo é usar o comando de Orientação de Visualização. O comando de Orientação de Visualização pode ser acessado de duas maneiras diferentes.

• Pressione a barra de espaço no seu teclado para lançar o comando e abrir o cubo de visualização.
• Navegue até a barra de ferramentas Heads-up e selecione Orientação de Visualização.

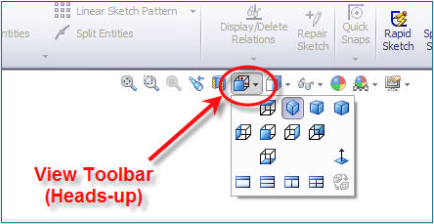

 Acessando o comando de Orientação de Visualização na barra de ferramentas Heads-up

Na janela pop-up da Orientação de Visualização, há ícones disponíveis para Vistas Padrão, Rotacionar Visualização e Salvar Visualização Atual.

• A Visualização Padrão permite que você alterne rapidamente entre vistas predefinidas, como Frontal, Superior, Lateral Direita e Lateral Esquerda.
• Rotacionar Visualização permite que você gire o modelo dinamicamente usando o mouse ou as teclas de seta.
• Salvar Visualização Atual permite que você armazene a vista orientada para ser usada no futuro para reorientação rápida ou em desenhos.

Atualizando Semi-Permanentemente Vistas do Modelo

E se a vista padrão à esquerda do seu modelo não corresponder à sua intenção de design? Por exemplo, se você quiser reorientar o modelo para que a vista atual à esquerda precise ser a vista à direita.

Para isso, você irá girar o modelo para a orientação desejada usando o mouse ou a ferramenta de Orientação de Visualização. Uma vez que o modelo esteja orientado conforme necessário, clique na opção Atualizar Vistas Padrão na barra de ferramentas de Orientação de Visualização.

 Atualizando vistas do modelo SOLIDWORKS

O SOLIDWORKS agora solicitará que você selecione a vista padrão à qual essa nova orientação precisa ser atribuída. Você pode selecionar uma das vistas à qual essa nova orientação deve ser atribuída. Uma vez que a vista tenha sido atribuída, o SOLIDWORKS exibirá uma mensagem pedindo que você verifique a alteração.

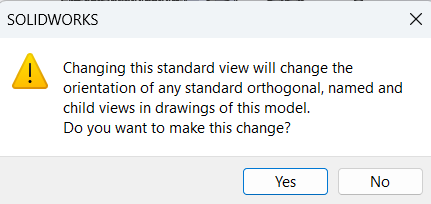

 Diálogo para reorientar vistas do modelo SOLIDWORKS

Aceitar a alteração selecionando “Sim” na mensagem de diálogo atualizará todas as vistas padrão com base nesta nova orientação de vista do modelo. Este método é particularmente útil para peças ou montagens importadas que vêm com orientações não convencionais.

Redefinindo Vistas SOLIDWORKS

Caso você precise reverter para as orientações originais, pode selecionar a opção Redefinir Vistas Padrão. Isso removerá todas as personalizações e reverterá as vistas do modelo SOLIDWORKS para sua configuração original.

 Revertendo vistas SOLIDWORKS para sua orientação original

Reorientar uma vista de modelo no SOLIDWORKS é um processo simples, mas muito importante, que pode melhorar significativamente seu fluxo de trabalho de design. Seja trabalhando em uma única peça ou em uma grande montagem, a orientação adequada da vista estabelece a base para a representação precisa do modelo, tanto para documentação de desenho quanto para atividades de modelagem.
