SOLIDWORKS 2021 – Novos recursos e 4 aprimoramentos principais

SOLIDWORKS 2021 começou a ser lançado com um monte de novos recursos interessantes que adoraríamos compartilhar com você. Desta vez, o SOLIDWORKS introduziu os recursos muito aguardados que ajudarão os engenheiros que trabalham em diferentes setores industriais, em todo o mundo, a serem mais produtivos e dar vida a suas ideias inovadoras. Então, vamos examinar esses recursos um por um.

Experiência de usuário

O SOLIDWORKS sempre esteve no topo quando se trata de fluxos de trabalho flexíveis e uma interface de usuário amigável que permite uma curta curva de aprendizado. O SOLIDWORKS 2021 vem com aprimoramentos que melhoram isso, tornando-o mais fácil de usar e mais personalizável.

Sempre tivemos a opção de adicionar cores de materiais das aparências da biblioteca de materiais embutidos, que poderiam ser facilmente adicionadas às suas peças e montagens apenas arrastando e soltando. Também tínhamos a opção de escolher a cor da paleta fornecida na janela de aparência. Agora, com o novo seletor de cores, você tem acesso para escolher qualquer cor em aplicativos externos ou navegadores da web, oferecendo mais opções para tornar o design mais realista. Agora também temos a capacidade de fazer uma pesquisa de comando dentro da caixa de diálogo de personalização, para adicionar todos os seus atalhos personalizados na barra de ferramentas para ajudá-lo a projetar mais rápido.

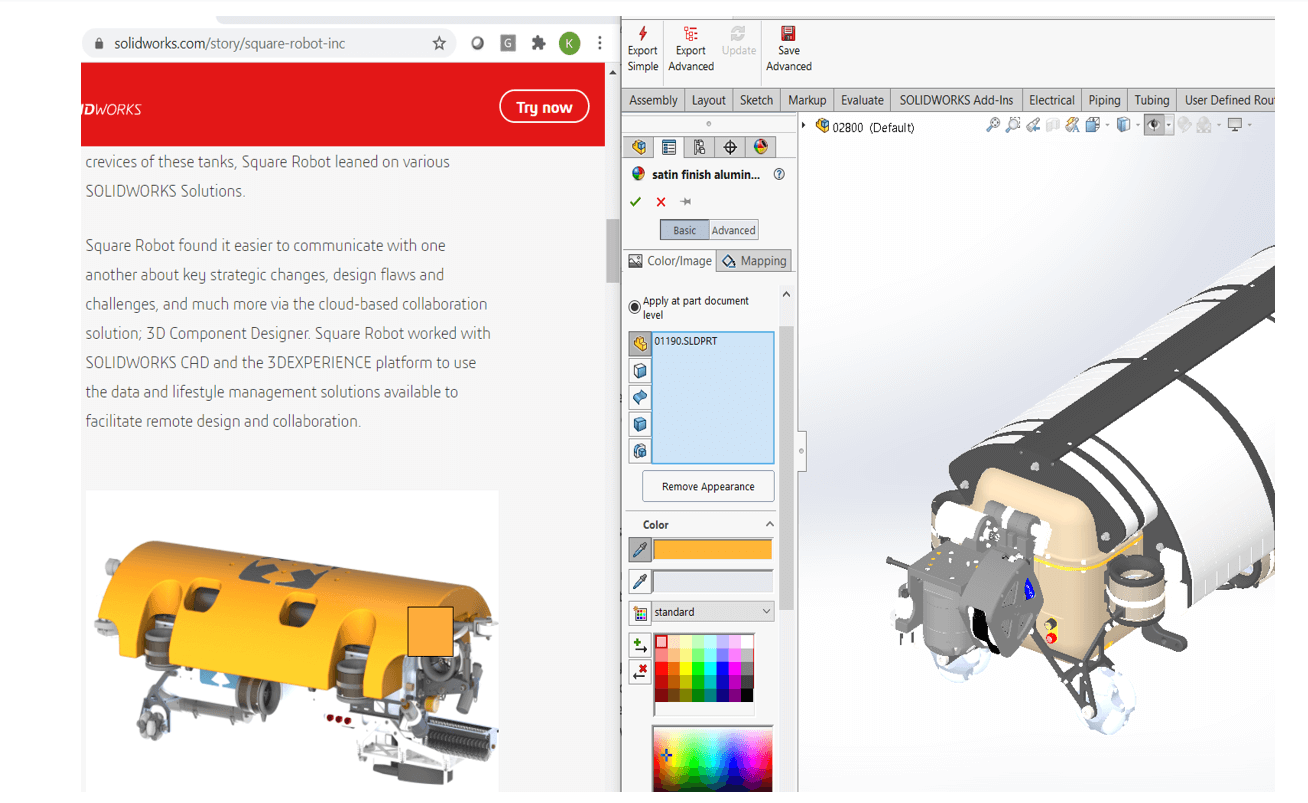

Seletor de cores no SOLIDWORKS

Seletor de cores no SOLIDWORKS

Modo de Detalhamento

O SOLIDWORKS 2020 começou o ano com um recurso interessante que ajudou os engenheiros a abrir grandes desenhos rapidamente. O modo de detalhamento reduziu o tempo de abertura dos arquivos ao mínimo. O SOLIDWORKS 2021 deu a esse recurso um aprimoramento adicional.

Agora, no modo de detalhamento, você poderá ver que as dimensões e anotações refletirão as alterações feitas no modelo, mantendo-o sempre atualizado. Não precisamos mais resolver totalmente e salvar o desenho para evitar cotas pendentes, com o novo salvamento robusto, ele reduz o tempo necessário para salvar arquivos mantendo a anotação final e a associatividade da cota.

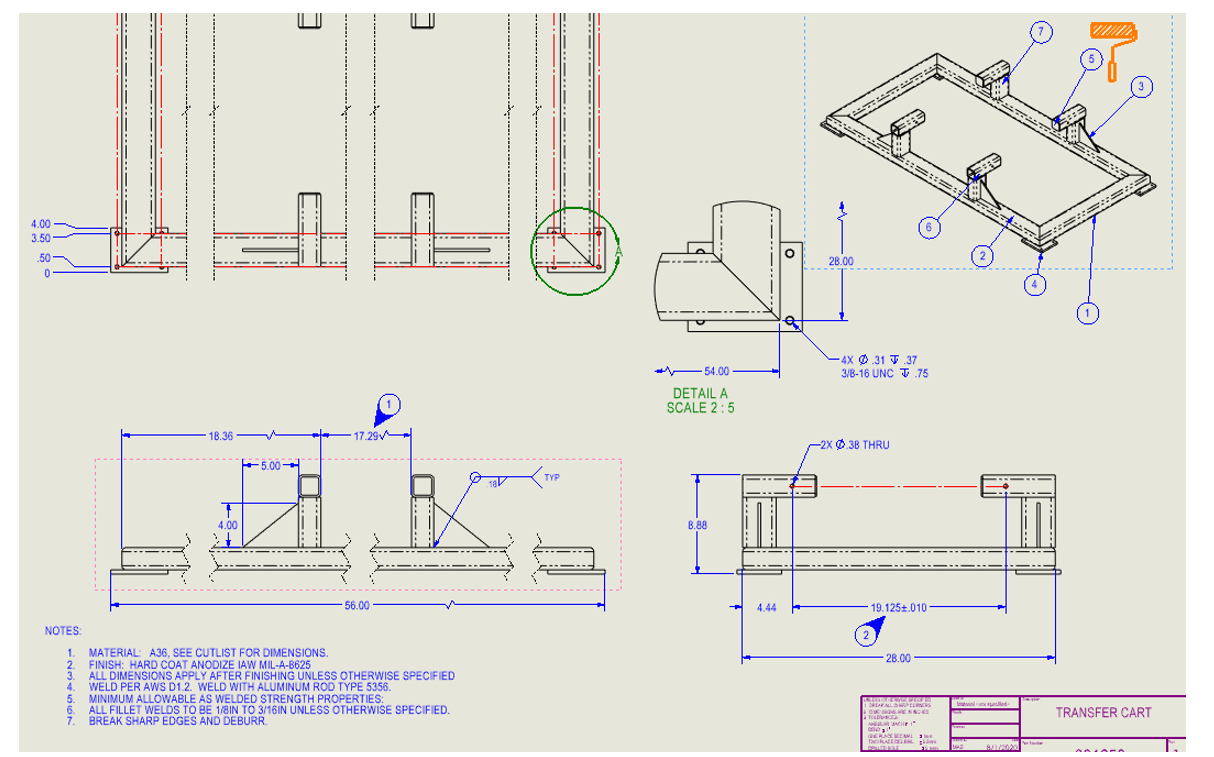

Balões VDA no SOLIDWORKS 3D CAD

Balões VDA

SOLIDWORKS Drawing agora tem a capacidade de adicionar balões VDA. Tudo o que você precisa fazer é alterar o tipo de líder dos seus balões para VDA. Todos nós usamos a barra de ferramentas de contexto no SOLIDWORKS, introduzida em 2015 para peças e montagens e aprimorada em 2018, economizou tempo ao projetar peças e montagens. O SOLIDWORKS deu um passo adiante com a adição da barra de ferramentas de contexto nos desenhos. Além disso, também temos a capacidade de adicionar e editar chamadas de furo para furos que usam os recursos Hole Wizard, Advanced Hole, Hole, Extruded Cut, Swept Cut e Revolved Cut.

Aprimoramentos de montagem

Passamos a maior parte do nosso tempo no SOLIDWORKS trabalhando com montagens e o SOLIDWORKS trouxe uma tonelada de melhorias para tornar sua experiência o mais suave e atualizada possível com a inclusão de novas ferramentas simplificadas para ajudá-lo a montar, padronizar e analisar suas montagens melhor e mais rápido .

Sempre confiamos na detecção de interferência no SOLIDWORKS para nos fornecer feedback preciso sobre componentes interferentes ao trabalhar com montagens. Agora podemos capturar os relatórios de interferência com uma captura de tela em miniatura como um Excel que podemos compartilhar com nossos colegas ou fazer uma impressão para discutir em uma reunião. Isso oferece uma nova maneira de revisar e reformar os projetos para se adequar às condições ou colaborar com os membros da equipe.

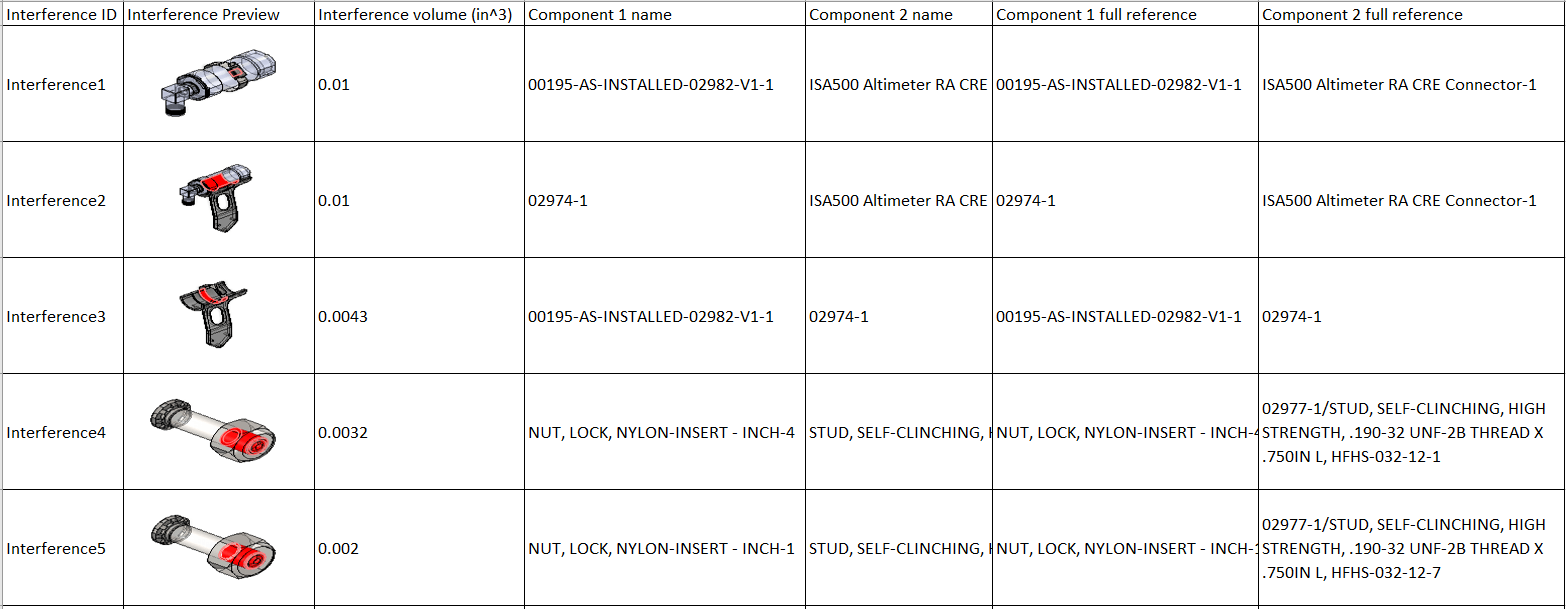

melhorias de montagem no solidworks 3d cad 2021

Relatório de interferência com miniaturas

Uma das economias de tempo é abrir uma montagem no modo leve, mas às vezes queremos que certas montagens resolvam para edição ou inspeção. O SOLIDWORKS 2021 oferece a capacidade de resolver automaticamente conforme você expande a montagem. A simples expansão carregará dinamicamente os componentes necessários, fornecendo peças ou subconjuntos totalmente resolvidos. Isso evita o carregamento desnecessário de grandes montagens e carrega apenas os componentes nos quais você deseja trabalhar.

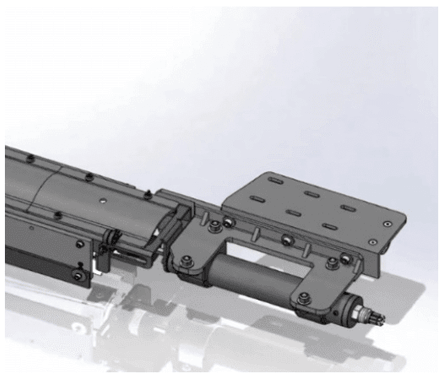

Projeto de montagem resolvido em solidworks

Resolved Assembly

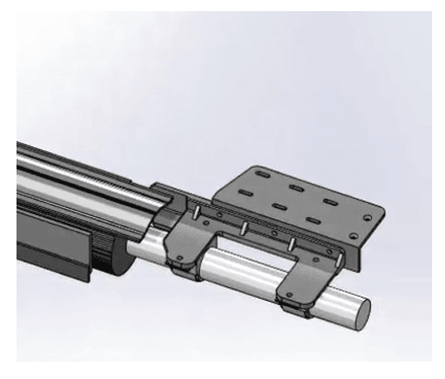

Projeto de montagem desativado em solidworks

Defeatured assembly

Um dos principais aprimoramentos do SOLIDWORKS 2019 foi a função de remoção de silhueta, que basicamente converte os componentes da montagem em uma representação mais simples de si mesmo com a entrada do usuário, para proteger as informações intelectuais enquanto compartilha os dados. Agora, com os aprimoramentos introduzidos no 2021, podemos salvar esses dados simplificados como uma nova configuração, eliminando a necessidade de gerenciar e controlar um arquivo separado. Agora é tão simples quanto clicar com o botão direito do mouse no componente e alterar a configuração para visualizar a configuração removida, o que torna mais fácil o compartilhamento e adiciona um aumento de desempenho ao abrir os arquivos. Novo no SOLIDWORKS 2021, também podemos sincronizar a configuração de componentes padronizados para propagar para bloquear alterações na configuração de instâncias padronizadas.

Peças e recursos

O SOLIDWORKS sempre foi uma solução que oferecia ótimo suporte para arquivos 3MF. Os dados da 3MF são amplamente usados ​​em impressão 3D e outras técnicas de manufatura aditiva. Com o SOLIDWORKS 2021, adicionamos suporte para transferir texturas e informações de aparência com os dados 3MF.

Ao criar tampas, gabinetes ou suportes simples, frequentemente confiamos nos designs de chapa metálica do SOLIDWORKS para fazer isso. Melhorando a funcionalidade existente, temos a capacidade de adicionar flanges de aresta em arestas não lineares ou circulares de faces não planas. Podemos controlar o comprimento do flange, a posição do flange e o ângulo do flange projetado para maior flexibilidade. Isso será útil ao projetar gabinetes de chapa metálica.

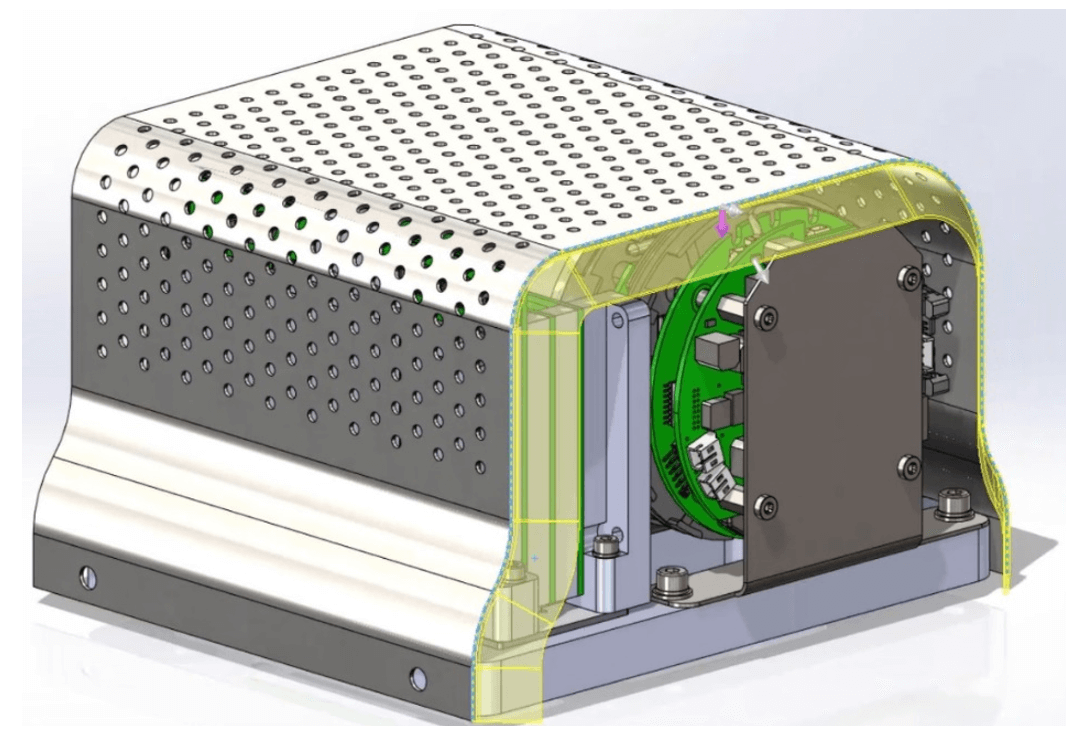

Flange de aresta em arestas não lineares ou circulares

Flange de aresta em arestas não lineares ou circulares

esquadria de ângulo igual

esquadria de ângulo igual

meia-esquadria full flush

meia-esquadria full flush

Construir grandes estruturas ficou muito mais fácil no SOLIDWORKS com o uso de soldagens. Ao criar estruturas, o comando trim sempre nos deu a opção de alinhar os perfis das estruturas. Introduzido recentemente no SOLIDWORKS 2021, agora podemos aparar as esquadrias das extremidades em um ângulo para que os perfis possam ser facilmente combinados com a estrutura adjacente. Isso será útil quando estivermos trabalhando com vários perfis e construindo uma estrutura.

As equações no SOLIDWORKS nos ajudaram a automatizar a maioria de nossas tarefas básicas de projeto e adoramos isso. Uma novidade no SOLIDWORKS é a capacidade de adicionar equações tanto nas propriedades do arquivo quanto nas propriedades da lista de cortes, ajudando-nos a melhorar os detalhes em nossa lista de materiais com facilidade.
