Este projeto de Temporizador (Timer) pode ser utilizado para acionar ou desarmar qualquer dispositivo após um tempo definido, podendo ser utilizado na comutação de muitos aplicativos como TV, ventilador, acionamento de uma bomba hidráulica, acendimentos de lâmpadas, etc.

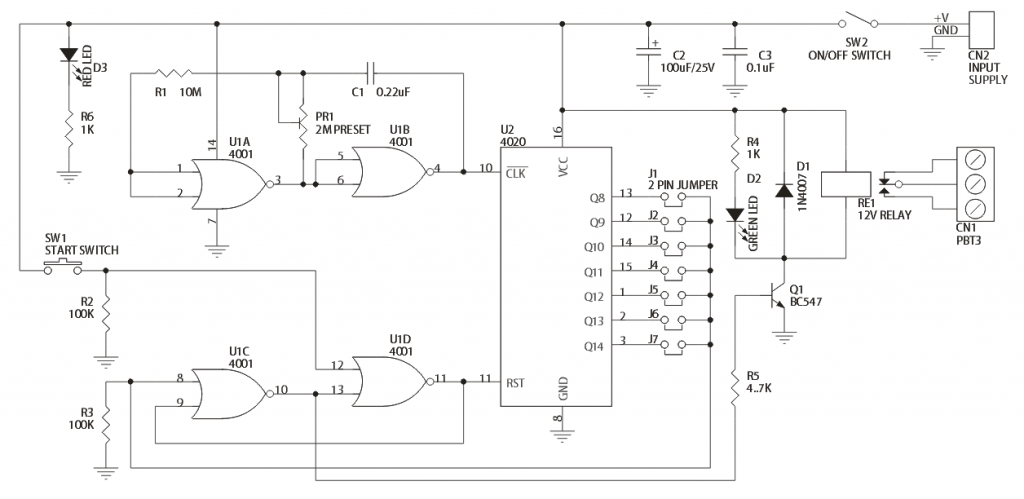

O circuito foi projetado utilizando dois circuitos integrados CMOS, CD4001 e CD4020. As portas 6 e 4 do CD4001 foram configuradas para fazer o circuito oscilar, já as outras portas do CI são utilizadas como flip-flop. O transistor BC547 tem como função acionar o relé RE1 de 12 volts. Nos pinos Q8 ao Q14 são colocados jumpers para definir o tempo de duração do temporizador.
A chave SW1 é usada para ativar o timer. A chave SW2 pode ligar ou desligar o circuito. Na saída do relé podemos utilizar voltagens de até 230 V AC e 5 ampères.
O circuito é alimentado por 12V DC no conector CN2, sendo o conector CN1 a saída do relé. O consumo do circuito é de 20mA em standby, porém ao acionar o relé seu consumo passa para 60mA.
O potenciômetro PR1 permite o ajuste do clock que definirá o tempo de acionamento do relé de acordo com as configurações dos jumpers.
A tabela a seguir, mostra o tempo do clock quando PR1 é ajustado em 1 Hz em relação aos jumpers J1 – J7.
| JUMPERS | TEMPO |
| J1 (A) | 120 segundos |
| J2 (B) | 240 segundos |
| J3 (C) | 480 segundos |
| J4 (D) | 960 segundos |
| J5 (E) | 1920 segundos |
| J6 (F) | 3840 segundos (1 hora) |
| J7 (G) | 7680 segundos (2 horas) |
Design da PCI:
Circuito montado
