Tutorial SOLIDWORKS: Conjunto de porta-copos de colmeia

Neste tutorial, você verá uma variedade de recursos simples de modelagem para criar uma montanha-russa de favo de mel e uma tampa de colmeia com um chapéu de abelha. Este tutorial utiliza uma ampla variedade de recursos de modelagem, incluindo extrusão de ressalto e corte, filetes, rotação, casca, corpos de espelhos, dome e combinação. Quando as peças são montadas juntas, 4 montanhas-russas são empilhadas com a tampa na parte superior para criar uma colmeia.

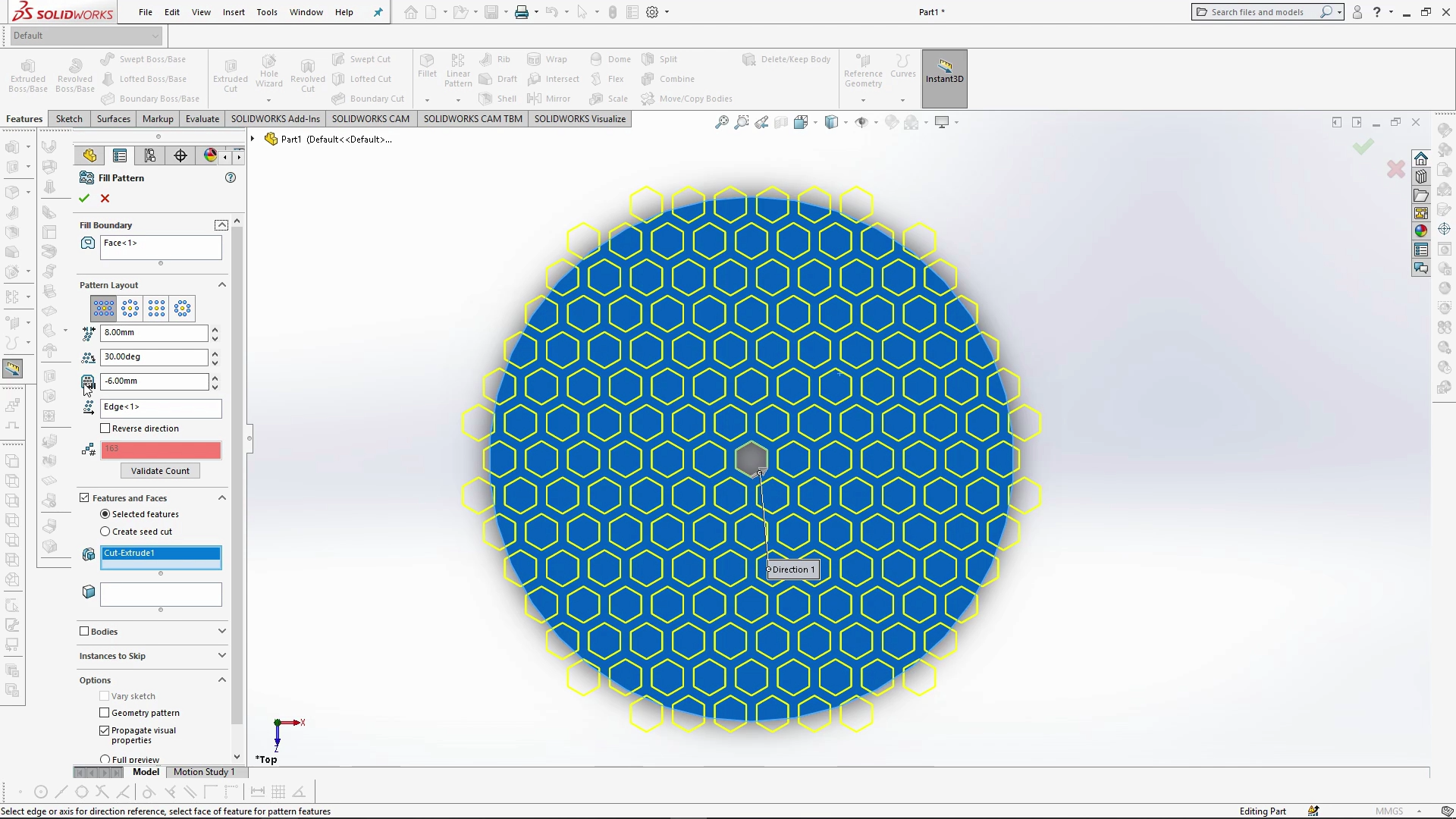

O design do favo de mel é criado usando a ferramenta de padrão de preenchimento, que permite criar um único recurso e repeti-lo / modelá-lo em uma face ou dentro de um limite de esboço. Nesse caso, um hexágono com corte extrudado foi preenchido com padrão na face superior da montanha-russa.

Os adesivos são aplicados à montanha-russa usando o mapeamento de projeção para criar o acabamento da cor. Antes de o design ser renderizado no SOLIDWORKS Visualize, você pode atribuir aparências aos decalques e editar suas propriedades. Nesse design, uma aparência de plástico foi usada para obter um acabamento brilhante e refletivo. Os decalques para este tutorial estão disponíveis para baixar aqui.

A próxima parte do tutorial é a tampa das montanhas-russas, criada com extrusão de ressalto, a curva da colmeia é obtida usando a ferramenta de filete, alterando o tipo de filete para assimétrico permite que você brinque com o tipo de curva alterando as dimensões da curva da parte superior e lateral de um filete. Como você pode ver na renderização abaixo, um filete assimétrico gera um perfil não circular. Os cortes hexagonais foram criados usando extrusão de corte e o recurso de padrão circular.

O chapéu de abelha é criado na mesma parte da tampa, mas é mantido como um corpo separado. O perfil da abelha é revolvido e girado no lugar usando corpos de movimento / cópia. Os detalhes da abelha são modelados com a ajuda de novos planos, criados com esboços de guia. À medida que as asas e a antena são criadas em um lado da abelha e espelhadas usando corpos de espelho, os corpos das abelhas e a tampa da porta-copos são então combinados em uma única parte do corpo. Os adesivos são aplicados novamente e uma aparência de vidro é adicionada às asas das abelhas.

As peças acabadas (copo não incluído) são trazidas para uma montagem e salvas. A montagem foi usada para criar uma vista explodida do design que foi animado na análise de movimento e exportado para o SOLIDWORKS Visualize para produzir uma animação renderizada. A animação final pode ser vista no final do tutorial.
