Em junho aprendemos algumas dicas voltadas aos comandos de atalho do SolidWorks. Em setembro aprendemos a utilizar os recursos para Pesquisar Comandos. Se você vem aplicando aquilo que aprendeu nos artigos, é bem provável que seu desempenho e agilidade no software aumentaram.

Neste artigo aprenderemos a salvar imagens do SolidWorks em PNG e veremos quando fazer isso.

Logo SW

O primeiro passo é saber o motivo de salvar uma imagem em PNG. Eu poderia salvar simplesmente em JPG e pronto, porém, o motivo de se utilizar a extensão PNG é pela possibilidade de remover o background ou plano de fundo.

Quem opta por salvar nessa extensão é bem provável que queira utilizar em um documento de apresentação, como por exemplo, para descrever o produto.

Em jpg
Imagem salva em jpg para utilização em catálogo
Em png
Imagem salva em png para utilização em catálogo

Já outros, aqueles que desejam aperfeiçoar as cores, brilhos, sombras, ou até mesmo utilizar outros backgrounds, necessitam que a imagem esteja em PNG para facilitar esse processo. Caso contrário, primeiro seria preciso recortar o plano de fundo, o que, dependendo do projeto, seria bastante trabalhoso, como no caso ilustrado abaixo.

png trabalhoso

Com essa imagem, ele abriria no Photoshop ou outro software de edição de imagens e iniciaria o processo de recorte com as ferramentas Varinha Mágica, Seleção Rápida, Laços, entre outras. Dependendo do profissional, logicamente conseguiria remover, mas por que ter todo esse trabalho se a imagem pode ser exportada sem o plano de fundo?

Para fazer isso, vamos em Arquivo, Salvar Como e alteramos o Tipo para PNG.

Salvar Como PNG

Em seguida, clicamos em opções.

Salvar Como PNG - Options

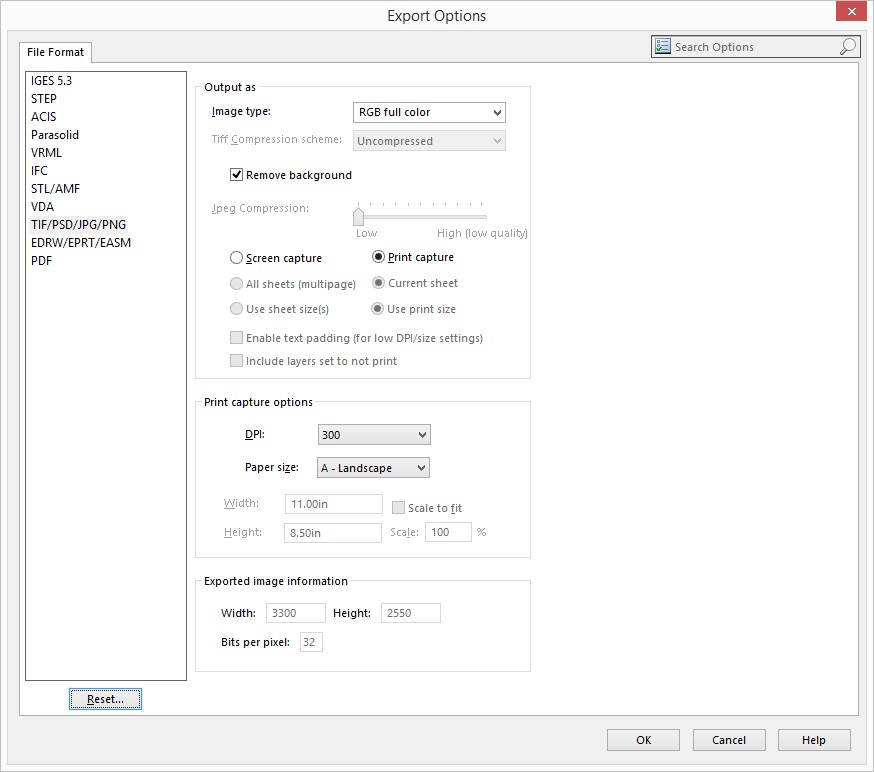

Deixe as opções marcadas conforme é mostrado abaixo. Se desejar, altere apenas a resolução em DPI e o tamanho da captura em Paper Size.

Salvar Como PNG - Configurações

Confirme e salve a imagem. Veja o resultado:

Carrinho

A imagem é capturada conforme seu projeto, por exemplo, no meu caso estava com o RealView ativado, com a opção sombreamento com arestas e com o reflexo de piso. Caso estas opções não estivessem marcadas, a imagem ficaria assim:

Carrinho2

Ou seja, os ajustes no modelo devem ser feitos antes de salvar a imagem.

Agora com essa imagem fica muito mais fácil fazer a pós-produção:

Exemplo Png1

Para aqueles que utilizam seus projetos em pós-produção, o primeiro passo é renderizar o projeto. Depois, com ajuda do Photoshop ou outro software alguns fazem o tratamento e manipulação da imagem. E nisso, muitos acabam tendo um grande trabalho para recortar o plano de fundo das imagens. Mas salvando em PNG fica tudo mais fácil. Veja mais um exemplo onde foi salvo uma imagem png de um saca-rolhas e então feita a edição, criando uma imagem de marketing.

Exemplo Png2
