O que há de novo no Siemens NX: PCB Design

  • Autor do post:
  • Categoria do post:NX

Depois de ouvir as valiosas respostas de nossa comunidade NX, temos o prazer de anunciar vários aprimoramentos importantes para o PCB Design. Como parte do lançamento do NX Summer 2022, mantivemos a experiência dos usuários no centro de nosso foco. Com uma interface intuitiva projetada a seu favor, os limites são infinitos para como você pode usar o NX para atingir seus objetivos.


Novos recursos dentro do PCB Design

Para começar a lista de ótimos novos recursos, vamos destacar as adições no PCB Design. Como os PCBs (placas de circuito impresso) são um componente-chave de qualquer sistema eletrônico, a importância dos recursos líderes do setor é mais importante agora do que nunca. Os aprimoramentos mais recentes do NX permitirão que os usuários simplifiquem seus fluxos de trabalho de colaboração de projeto mecânico assistido por computador (MCAD) e projeto eletrônico assistido por computador (ECAD). Isso reforça ainda mais o fluxo de trabalho para um design de PCB intuitivo e eficiente.

Recursos mais adaptáveis ​​no Design Rule Manager

Dentro do PCB Exchange, o Design Rule Manager tem recursos aprimorados que garantem aos usuários uma maneira mais fácil de validar o design em relação às regras de design corporativas. Para visualizar essas novas alterações, abra a guia de padrões do cliente e localize o Design Rule Manager. É aqui que você pode encontrar novos recursos no NX. Uma vez na guia de padrões do cliente, você verá um novo recurso de coloração automática que é controlado com uma simples caixa de seleção. Isso dá aos usuários a capacidade de designar uma cor específica para os componentes dentro de cada regra de design.

Dica principal: É uma ótima ideia usar uma cor de realce diferente no Gerenciador de regras de design para diferenciá-lo do esquema de cores padrão do NX. Esse recurso facilita a compreensão de quais componentes estão conectados a uma regra de projeto específica.

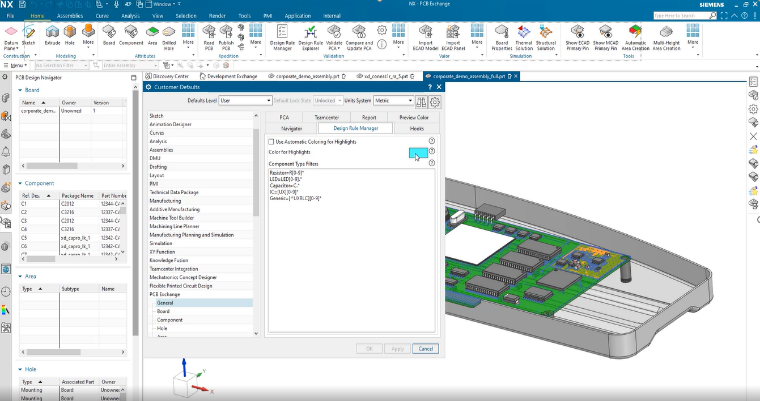

Esta imagem mostra como o recurso de realce pode ajudar a diferenciar os componentes uns dos outros.

Filtragem de componentes

Com base no feedback da comunidade NX, agora fornecemos aos usuários a capacidade de executar um novo método de filtragem de tipo de componente. O reference designator é um recurso que o ajudará a especificar melhor os atributos de um componente. Com o log de exibição ativado, você pode ver quais componentes estão “funcionando bem” entre si. Este estágio é chamado de estágio de validação do PCB. Com os novos recursos implementados, nunca foi tão fácil criar uma nova regra de design. Basta especificar um componente e tipo de medição e concluir seus testes. Essas melhorias permitem mais controle sobre o nível de detalhes da validação. A seguir estão os dois tipos de medição que podem ser encontrados no Design Rule Manager:

  • Leve – permite que você execute regras mais rapidamente usando geometria facetada
  • Medições exatas mais precisas com base na geometria totalmente carregada

Crie produtos leves e compactos com design rígido e flexível

Os projetos rígidos flexíveis têm permitido que empresas em vários setores globais criem produtos complexos que exigem circuitos complicados. A natureza de seu material permite que a colocação e o design dos produtos mantenham um perfil menor. Aqueles de vocês que são engenheiros de projeto eletromecânicos apreciarão que a funcionalidade de criação, edição e colaboração para projetos rígidos-flex agora pode ocorrer sem sair do NX.

Esta é uma imagem de um PCB rígido-flex interconectado acabado
Projeto de PCB Interconectado

As melhorias feitas no fluxo de trabalho de design rígido-flex não apenas reduzem o tempo de design, mas também o tornam mais acessível para todos. Um dos recursos de design rígido-flex mais benéficos na nova versão é o nosso Validate PCA comando. Este recurso está agora mais poderoso do que nunca. Além disso, os usuários podem abordar componentes problemáticos no log muito antes do que se pensava ser possível. Isso economiza muito tempo ao trabalhar para exportar um projeto para o próximo estágio do fluxo de trabalho.

Melhorias no fluxo de trabalho de design de PCB

Uma das melhorias mais importantes para a nova versão do NX é o gerenciamento da biblioteca de design de PCB. Com geometria importada ou descoberta de componentes prontos para uso (OOTB) que funcionarão para seu projeto na biblioteca MCAD, agora você pode otimizar sua própria biblioteca. No PCB Exchange, você também encontrará um sistema de coordenadas personalizado (CSYS) para componentes de PCB. Isso acabará eliminando a necessidade de alinhar suas peças com o sistema de coordenadas global. Isso significa que você pode trabalhar facilmente com MCAD e ECAD sem sair do NX.

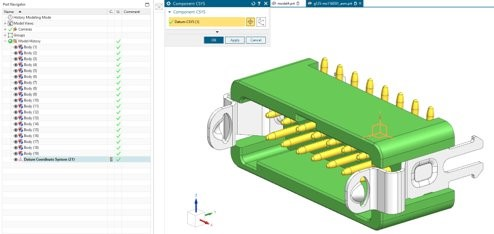

A imagem mostra um modelo que foi otimizado para converter seus recortes em furos.
Convertendo recortes em furos

Converta recortes em furos com facilidade

O último recurso a ser destacado no fluxo de trabalho do PCB Design é que os usuários do NX agora podem converter recortes em furos. Este novo aprimoramento elimina a necessidade de marcar diferentes furos antes de executar a exportação. Isso mostra outro ótimo exemplo de como ouvir o feedback da nossa comunidade NX.

Um fluxo de trabalho mais colaborativo

Ter um fluxo de trabalho que funcione bem para você e sua equipe é importante. Hoje, há mais colaboração online acontecendo do que nunca. Em uma tentativa de manter os fluxos de trabalho da equipe coesos, atualizamos o modo de gerenciamento do NX. No modo de gerenciamento, os usuários agora podem ver as atualizações dos designs feitas por colegas de equipe e compartilhar componentes para melhorar o fluxo de trabalho no NX. A melhor parte de usar o Modo Gerenciado é que ele incorpora componentes MCAD e ECAD. Isso permite que os usuários permaneçam no ambiente NX. Assim que um design for compartilhado no espaço de trabalho da equipe, as pessoas correspondentes serão notificadas. Além disso, todos os membros terão acesso total para revisar e aprovar projetos.


Aprenda mais sobre NX: https://www.render.com.br/cursos/nx

Artigo escrito por: Drew Wilson
