O Autodesk Inventor 2022 inclui novos recursos de interoperabilidade para ajudar a conectar equipes de projeto com manufatura, engenharia e BIM.

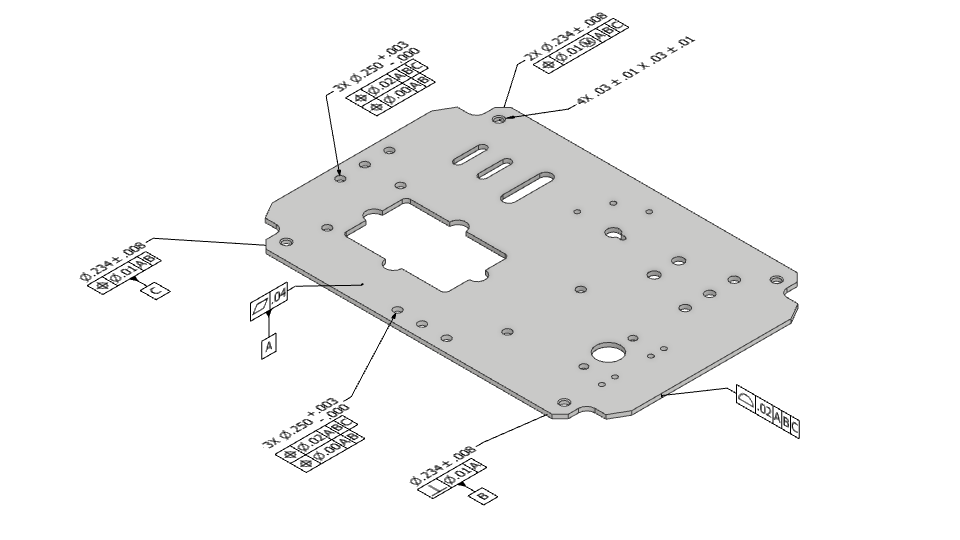

Exportar para QIF
O que é ‘QIF’?
QIF (quadro de informação de qualidade) é um formato CAD baseado em XML, aprovado pela ISO e ANSI.
O QIF contém PMI (informações de fabricação do produto) / definição de produto 3D e outros metadados que são legíveis por humanos e por computador para implementação de MBD (definição baseada em modelo).
Autodesk Inventor inclui suporte para exportação para QIF 3.0
Exportar para JT
O que é ‘JT’?
JT (Jupiter Tessellation) é um formato de arquivo de visualização 3D ‘leve’ padronizado pela ISO. Pode conter Mesh, Nurbs, PMI e metadados.
No Inventor 2022, o suporte à exportação de arquivos JT foi adicionado ao Agendador de tarefas, permitindo automatizar a saída em lote de arquivos JT de seus projetos do Inventor.

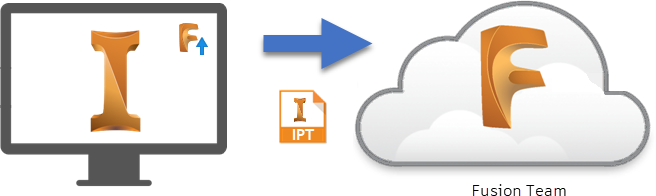

Enviar para o Fusion 360
Fusion 360 (às vezes conhecido como ‘Irmão mais novo Inventor’) é uma plataforma de design e fabricação habilitada para web.
O Fusion tem muitos truques interessantes que os usuários do Inventor podem querer explorar.
Os arquivos de design do Fusion são hospedados na nuvem e não é simples abrir um arquivo do Inventor no Fusion.
No Inventor 2022, isso foi facilitado com o comando ‘Enviar para o Fusion’, que permite fazer upload de arquivos de peças diretamente para o Fusion (por meio de sua conta Fusion tam) sem a necessidade de instalar o conector da área de trabalho.

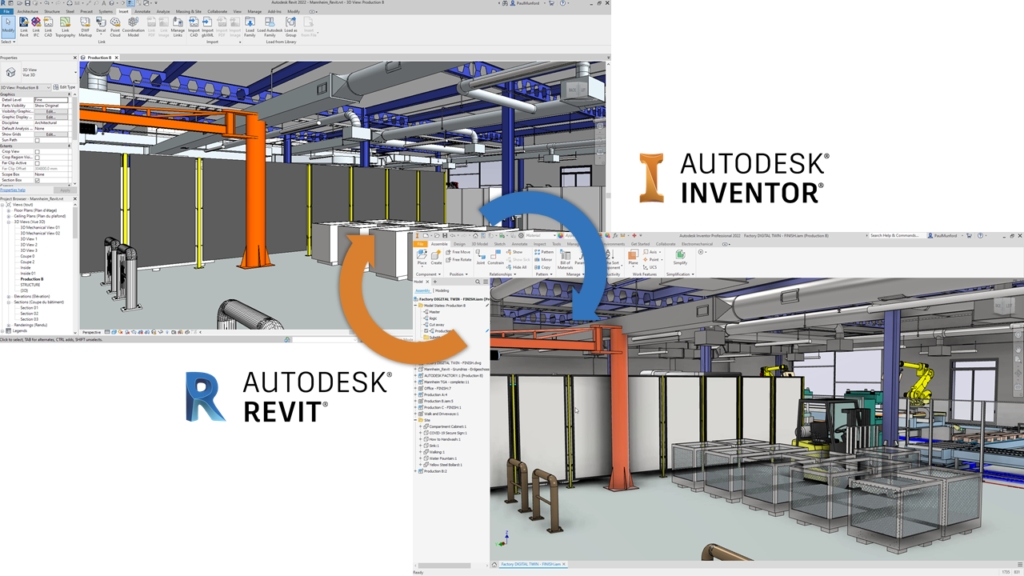

Exportação de arquivo de projeto do Revit
Aprofundando o trabalho que foi feito anteriormente para ajudar na colaboração com o Revit. Podemos agora:
- Exportar um arquivo da família Revit (RFA) do Inventor.
- Referenciar um arquivo de projeto do Revit (RVT) no Inventor com AnyCAD.
A novidade do Inventor 2022 é a capacidade de exportar um arquivo de projeto do Revit (RVT) do Inventor.
Ao trabalhar no contexto do projeto Revit, em torno de um sistema de coordenadas compartilhado, agora podemos exportar um modelo do Inventor como um projeto Revit que pode ser usado para coordenação e colaboração em nossos projetos BIM.
O que você acha da interoperabilidade no Autodesk Inventor?
Aprenda mais sobre Autodesk Inventor: https://www.render.com.br/cursos/inventor
Artigo escrito por: Paul Munford
