Novidades Inventor 2022: Automação de Desenhos

Algumas tarefas são difíceis e interessantes, algumas tarefas são simples e chatas, mas as piores são difíceis e chatas!

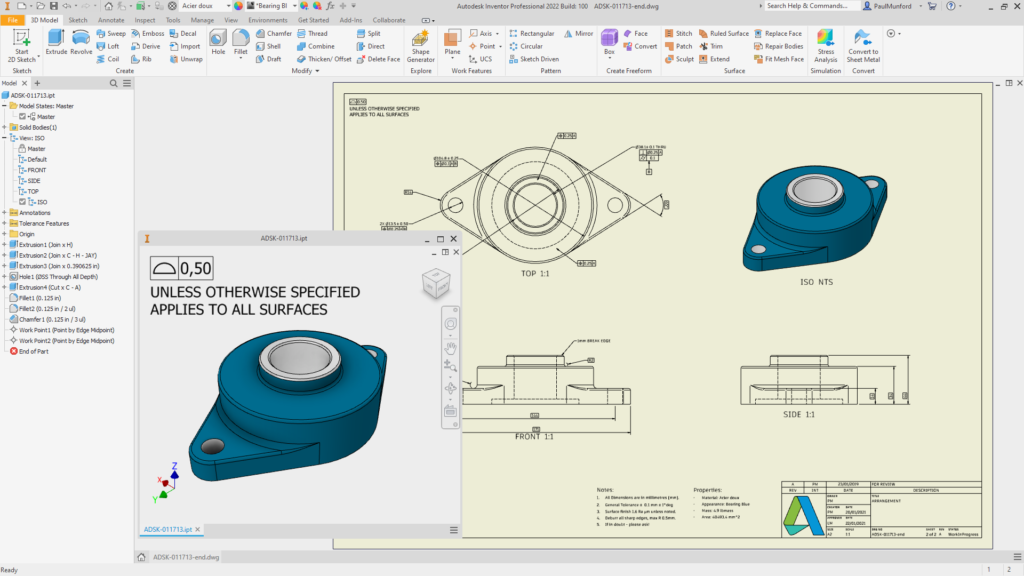

Autodesk Inventor 2022 criando automaticamente vistas de desenho a partir de vistas de modelo, incluindo anotações

Difícil e interessante é onde vivem os técnicos. Adoramos resolver problemas e achamos fácil nos concentrar quando temos um problema complicado para resolver.

Felizmente, muitos trabalhos simples foram facilmente automatizados pelo nosso software do dia a dia (quem se lembra de fazer traçados até a gráfica para coletar linhas de tintura…)

Difícil significa que precisamos nos concentrar. Chato significa que o foco é difícil. São as tarefas difíceis, mas repetitivas, que estão mais maduras para a automação.

Automação de desenho no Inventor 2022

O Autodesk Inventor 2022 inclui duas novas configurações para automação de desenhos, que podem ajudá-lo a obter o melhor dos formatos de folha para automatizar a criação de desenhos.

A novidade em 2022 é a capacidade de vincular uma vista de modelo a uma vista de desenho, incluindo suas anotações 3D.

Isso permite a automação da criação e anotação da vista de desenho ao criar um desenho usando um formato de folha do Inventor.

Criando um desenho a partir de um formato de folha

Aqui está como funciona.

  1. Crie um novo desenho, usando um formato de folha do seu modelo.
  2. As vistas do seu modelo são colocadas automaticamente na folha e as anotações 3D do modelo são convertidas automaticamente em anotações 2D no desenho.
  3. Arrume seu layout, preencha o bloco de título – e BAM! Desenho concluído 😉

Configurando

Para criar automaticamente um desenho a partir de um formato de folha, você precisará configurar.

Primeiro você precisa padronizar os nomes das vistas que você gostaria de ‘emparelhar’ entre o modelo e o desenho… por exemplo ‘FRONT’, ‘SIDE’ e ‘TOP’.

Dica: seria uma boa ideia adicionar essas vistas aos modelos de modelo de peça e montagem.

Adicione suas visualizações padronizadas a um modelo existente que você usará para configurar seu modelo.

Em seu modelo de desenho, crie um desenho temporário de seu modelo existente. Certifique-se de nomear cada vista de desenho de forma consistente com suas vistas de modelo.

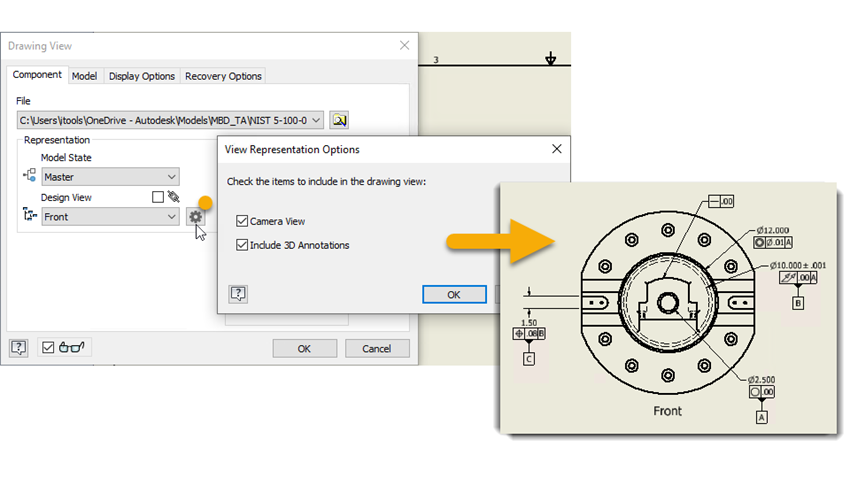

Opções de visualização de desenho do Autodesk Inventor 2022

Clique com botão direito em cada vista de desenho e clique em ‘editar’. Na caixa de diálogo ‘Vista de desenho’, na guia ‘Componente’, escolha a vista do modelo correspondente no menu suspenso ‘Visualização do projeto’.

Agora clique no botão ‘Configurações’ da roda dentada, que fica ao lado do menu suspenso da vista de design.

Na caixa de diálogo ‘Opções de representação de vista’, marque as caixas para ‘Visualização da câmera’ e ‘Incluir anotações 3D’.

Clique em OK e em OK novamente para fechar as caixas de diálogo.

Agora salve seu layout de planilha como um formato de planilha.

Agora está configurado e pronto para testar seu modelo de formato de planilha.

Ao concluir o processo de modelagem, adicione suas anotações 3D e/ou GD&T e certifique-se de que as anotações corretas estejam visíveis em cada visualização.

Escolha o formato da folha do seu modelo usando a caixa de diálogo ‘Novo desenho’, o menu de arquivos ou a barra de ferramentas de acesso rápido e veja a mágica acontecer!

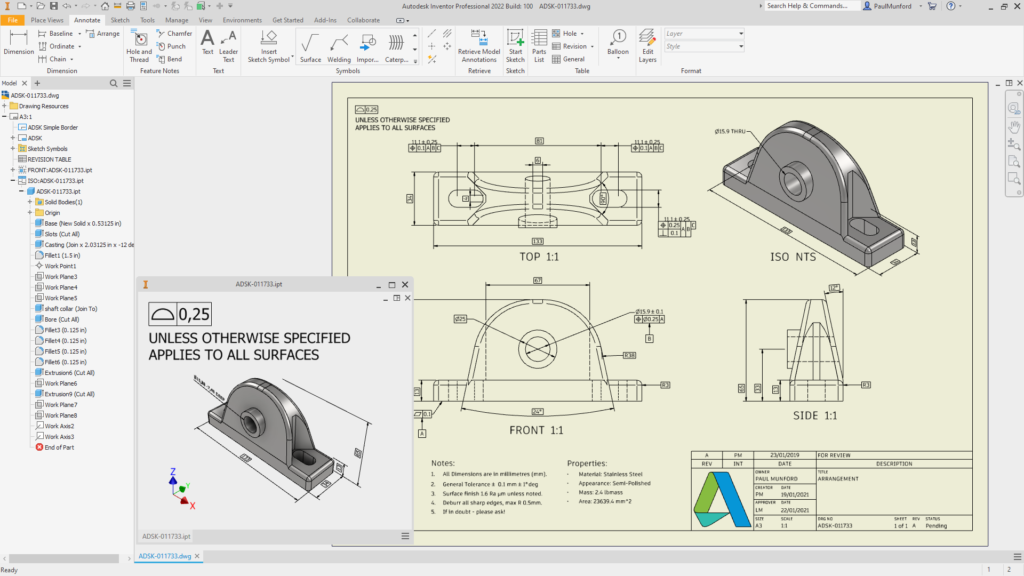

Autodesk Inventor 2022 criando automaticamente vistas de desenho a partir de vistas de modelo, incluindo anotações

Aprenda mais sobre Autodesk Inventor: https://www.render.com.br/cursos/inventor

Artigo escrito por: Paul Munford
