Novidades Inventor 2022: vistas aprimoradas de desenho sombreado

Antigamente, quando eu criava desenhos técnicos em uma prancheta, costumava começar com um esboço em perspectiva em um canto do meu desenho.

Isso me ajudou a visualizar o item que estava desenhando, e o chão de fábrica adorou – porque os ajudou a entender o que estavam fazendo.

Vistas sombreadas do Inventor

Eu adoro criar desenhos com o Inventor, porque é muito fácil fazer o layout de desenhos técnicos, incluindo aqueles – tão importante – vistas 3D isométricas ou em perspectiva sombreada.

Para aprimorar as vistas sombreadas de desenho no Autodesk Inventor 2022, agora você pode alterar o estilo de iluminação de uma vista sombreada. Para fazer isso, você altera o estilo de iluminação em seu modelo – e as vistas sombreadas em seus desenhos serão atualizadas de acordo.

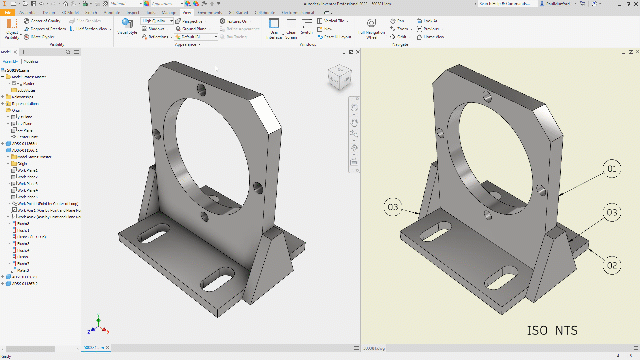

Autodesk Inventor 2022: vistas sombreadas de desenho aprimoradas
As vistas de desenho sombreadas utilizam a iluminação usada no modelo

Exibição aprimorada de vista de desenho sombreada

A iluminação da vista de desenho sombreada usa o estilo de iluminação ativo do modelo.

  • Os estilos IBL usam a imagem de iluminação para o ambiente de reflexão.
  • Os estilos não IBL usam o ambiente de reflexão das opções do aplicativo.
    Você pode substituir a escolha da opção do aplicativo explicitamente navegando até os mapas de reflexão fornecidos e selecionando um preferido.

Visualizando atualizações para fontes de iluminação alteradas

  • As vistas sombreadas de desenho aprimoradas, incluindo vistas em cache, são atualizadas quando a fonte de iluminação do modelo muda.
  • Depois de alterar a iluminação do modelo, selecione qualquer vista de desenho, ou pan ou zoom na folha, para atualizar todas as vistas. Se o desenho não estiver aberto, quando você abri-lo da próxima vez, as vistas serão atualizadas, a menos que adiar desenhos esteja em uso.

Aprenda mais sobre Autodesk Inventor: https://www.render.com.br/cursos/inventor

Artigo escrito por: Paul Munford
