Atualização do Autodesk Inventor para 2022.1

Você não precisa esperar pelo próximo lançamento anual do Autodesk Inventor para se beneficiar das novas funcionalidades e melhorias do fluxo de trabalho nas quais estamos trabalhando.

Os assinantes podem ter tudo o que concluímos – assim que estiver pronto na versão atual do ‘Point’. Faça login em sua conta agora e faça o download.

Normalmente emitimos lançamentos de 2 pontos que têm novas funcionalidades por ano. Os tipos de arquivo não são afetados e são sempre compatíveis com a versão atual. Point releases são uma atualização rápida e não requerem uma desinstalação e reinstalação, a nova funcionalidade é simplesmente adicionada à instalação existente do Inventor 2022.

Todas as funcionalidades lançadas nas versões pontuais serão incorporadas na próxima versão principal – Inventor 2023!

Atualização do Autodesk Inventor

Aprimoramento do iLogic – copie e cole uma regra no navegador iLogic.

Copiar as regras do iLogic para novos componentes ficou mais fácil.

Agora você pode selecionar a regra iLogic no navegador iLogic, clique com o botão direito do mouse (RMB) e escolha ‘copiar’, em seguida clique em RMB novamente e selecione ‘Colar’ para copiar sua regra no mesmo componente ou em outra peça ou montagem.

Atualização do Autodesk Inventor copiar regras do iLogic

Renomeie esquemas de cores personalizados no editor.

Agora você pode renomear seus esquemas de cores personalizados no editor de esquemas de cores.

O que há de novo na modelagem de montagens?

Renomear visualizações de design na criação.

Ao criar ou copiar uma visualização de design, agora você pode editar seu nome imediatamente.

Peça derivada – substitua o componente base.

O Inventor 2022.1 inclui uma nova opção para o fluxo de trabalho de derivação, que permite alternar o componente base de uma peça ou montagem derivada.

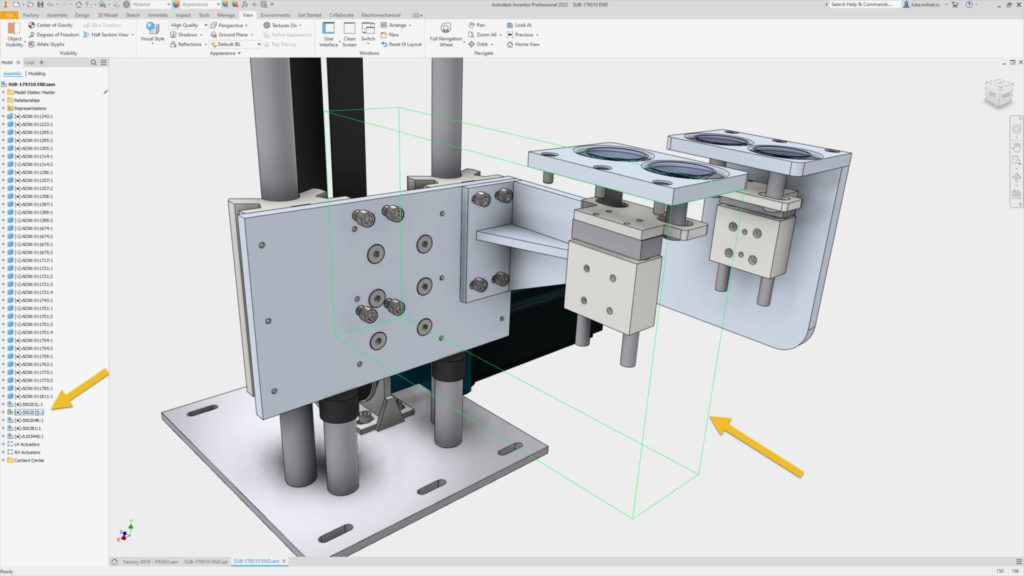

Destaque de componentes invisíveis.

Ao passar o cursor do mouse sobre os componentes no navegador de montagem, os componentes que estão com a visibilidade desligada serão destacados na janela do modelo.

A atualização do Autodesk Inventor destaca os componentes invisíveis

Seleção de componentes invisíveis ou suprimidos

Tornamos mais fácil agrupar componentes selecionados que você não pode ver na janela de desenho, com novos filtros de seleção para selecionar todos Invisível, ou tudo Suprimido componentes.

Dica: Você pode atribuir uma tecla de comando personalizada para esses filtros na caixa de diálogo Personalizar.

Dica: Use a combinação de teclas de atalho ‘SHIFT + RMB’ para exibir os filtros de seleção em seu cursor.

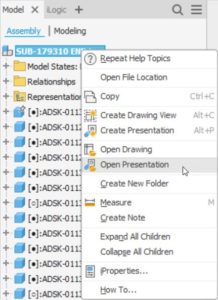

Acesso rápido aos arquivos de apresentação

Agora você pode abrir arquivos de apresentação de dentro do navegador de modelo de montagem.

Atualização do Autodesk Inventor, nova apresentação aberta

Estados substitutos do modelo

Para esclarecer quais fluxos de trabalho estão disponíveis quando um modelo substituto está ativo, os comandos a seguir serão desabilitados (esmaecidos) ou exibirão uma mensagem de aviso.

Na faixa de opções:

  • Coloque o componente iLogic
  • Analisar interferência
  • Ativar Contact Solver
  • Converter para soldagem

Menu de contexto do componente:

  • Rebaixar / promover
  • Substituir do Centro de conteúdo …

A Simulação dinâmica exibirá uma mensagem explicando o estado do modelo substituto (uma montagem que foi derivada em uma única peça) não tem corpos móveis.

A análise de estrutura exibirá uma mensagem explicando a necessidade de alternar para um estado de modelo não substituto.

Migração de peças substitutas de legado

Ao migrar projetos substitutos para o Inventor 2022, a verificação automática do processo de atualizações não é mais iniciada.

A migração não é interrompida desnecessariamente e, posteriormente, você pode cancelar a supressão do link com a base e usar a atualização local para obter a versão substituta mais recente.

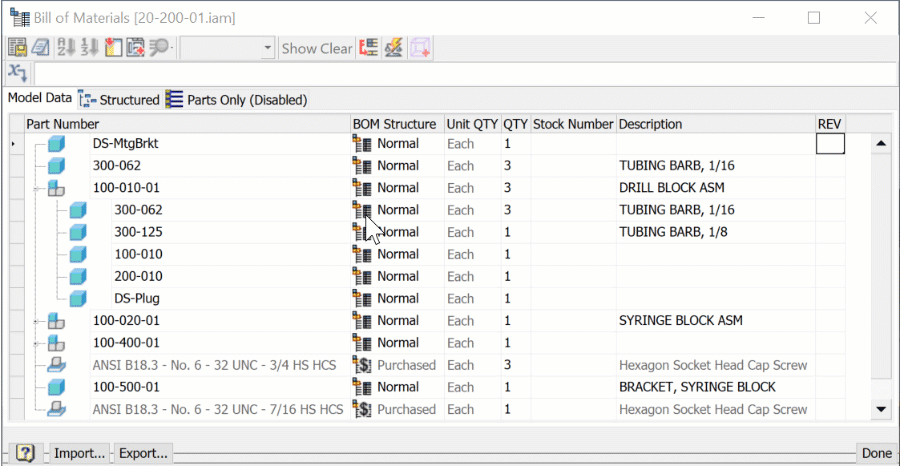

BOM manager enhancements

Agora você pode selecionar várias células adjacentes ou não adjacentes no gerenciador de lista de materiais (BOM) e excluir seu conteúdo.

Ao exportar sua lista de materiais, agora você tem as mesmas opções de exportação que tinha ao exportar uma lista de peças.

Texto vermelho do centro de conteúdo ao salvar.

O texto vermelho na caixa de diálogo ‘Salvar’ é usado para indicar arquivos que não estão na área de trabalho do projeto.

Os componentes do Centro de conteúdo ou bibliotecas de componentes personalizados, salvos na área de trabalho do projeto ou definidos como bibliotecas, não aparecerão mais como texto em vermelho na caixa de diálogo Salvar.

O que há de novo na modelagem de peças?

Seleção de múltiplas arestas para chanfros

Ao criar chanfros ‘Distância-Distância’ no Inventor 2022.1, agora você pode selecionar várias arestas em uma face compartilhada que não se tocam.

Seleção de janela em chapa de metal

Agora você pode selecionar perfis de corte de chapa metálica.

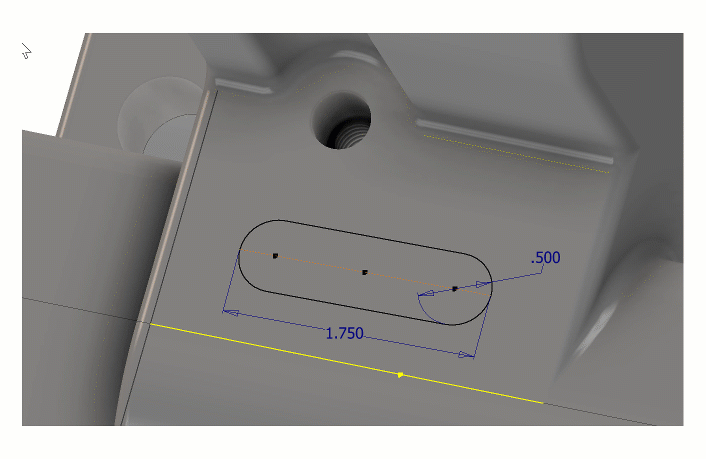

Seleção de ponto médio em esboços

Agora você pode aplicar distâncias e cotas angulares de 3 pontos a pontos médios de linha de esboço, arco e aresta de peça em esboços de peça, montagem e desenho – sem precisar adicionar manualmente o ponto médio primeiro.

Edite e compartilhe o esboço da dimensão do esboço.

Agora é possível editar ou compartilhar um esboço de uma dimensão de esboço selecionada em peças e montagens.

Quando você seleciona uma dimensão, a opção Editar esboço está disponível no menu de contexto para peças e montagens. A opção Compartilhar esboço está disponível apenas para peças.

O que há de novo no Desenhos?

Inserir símbolo de esboço

Para facilitar a inserção de seus símbolos de esboço, sem ter que selecionar novamente as opções, as opções de símbolo de esboço agora são preservadas nas sessões do Inventor, por usuário.

Isso inclui:

  • Líder, Visível
  • Estático
  • Recorte de símbolo
  • Escala
  • Girar

Exclua as folhas usando a tecla Delete

Agora você pode excluir as folhas de desenho selecionando uma folha e pressionando a tecla Delete.

O comando “Excluir Folha” – disponível por clique do RMB em uma folha, foi renomeado para ‘Excluir’.

Navegação em várias folhas

Para facilitar a navegação pelas folhas em desenhos de várias folhas, agora você pode navegar usando os comandos ‘Próxima folha’ ou ‘Folha anterior’, disponíveis no clique do RMB ou usando ‘CTRL + Page Up’ ou ‘CTRL + Page Abaixo’.

Dica: Você pode atribuir uma tecla de comando personalizada para esses comandos na caixa de diálogo Personalizar.

Melhorias de desempenho

  • Desempenho gráfico para esses estilos visuais, Wireframe com bordas ocultas e Wireframe com bordas visíveis apenas.
  • Alterando a visibilidade do componente no modo Expresso.
  • Desempenho aberto para arquivos de montagem / peça / desenho com imagens grandes neles.

Aprimoramentos do Inventor 2022.1 Translator

  • Ler e escrever CATIA V5-6R2021
  • Leia os nomes dos materiais do SolidWorks
  • Melhore o desempenho de leitura e o uso de memória para os formatos DGN e SketchUp.
  • Melhore o desempenho ao criar malha de nuvem a partir do arquivo CATIA V5 (.catpart)
  • Leia Creo 8.0
  • Ler e escrever Pro / E Granite 14
  • Adicionado suporte para hierarquia de montagem para QIF
  • Adicionado suporte para tolerância geométrica com zona projetada

Conclusão

Esperamos que esta atualização do Autodesk Inventor seja útil e que você faça o download hoje. E fique de olho no Inventor 2022.2 que chegará no final do ano!
