LogicCircuit – Um Software Livre para Circuitos Digitais

Se você já pensou em utilizar um simulador de eletrônica, mas não quer pagar por isso, então o software LogicCircuit é indicado para você. Ele é um programa educacional que permite simular circuitos lógicos com grande precisão, além de ser livre e possuir código aberto. Possui uma interface gráfica intuitiva, que permite criar sem restrições circuitos hierárquicos com multi barramentos. Para que o software funcione em seu computador é necessário instalar o NET Framework 4.0 ou superior.

LogicCircuit - 01

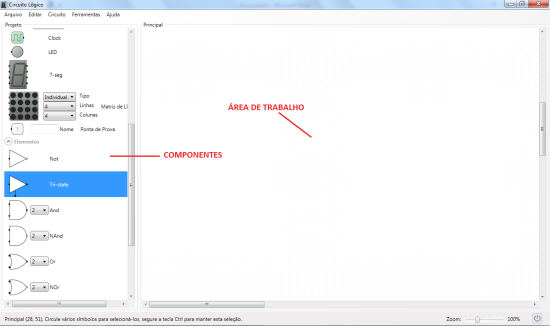

O LogicCircuit possui uma interface simples com poucos menus. Seus componentes, suas propriedades e ferramentas ficam localizados no painel esquerdo da interface e, do lado direito, localiza-se a área de trabalho. Para inserir qualquer componente, basta clicar sobre ele e arrastá-lo até a área de criação.

Depois do circuito elaborado, para iniciar a simulação, clique no menu Circuito, em seguida, Liga/Desliga Circuito; ou se preferir, utilize as teclas Ctrl+W.

Para ter acesso ao programa e já começar a desenvolver os seus circuitos, clique no link e faça download: http://logiccircuit.codeplex.com/releases/view/618025

Veja a seguir, alguns exemplos de circuitos elaborados no LogicCircuit:

LogicCircuit - 02

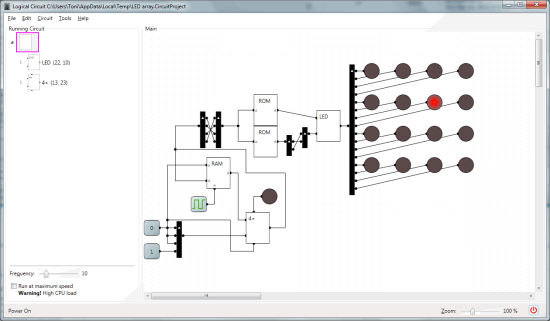

LogicCircuit - 03

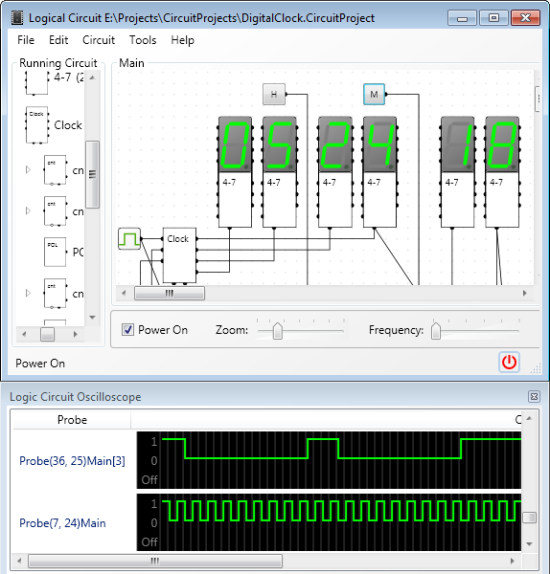

LogicCircuit - 04

Para um bom uso do software é necessário ter conhecimento de eletrônica digital. Você poderá obtê-lo acessando os cursos de eletrônica da Render. Conheça também o Pacote de Cursos apRender + Eletrônica Profissional.
