Tutorial SOLIDWORKS: Criando uma ferramenta de conformação

[aikit_audio_player]

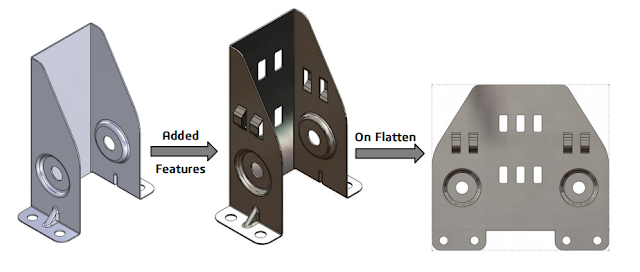

As ferramentas de conformação atuam como matrizes que dobram, esticam ou deformam de outra forma chapa metálica. A face na qual você aplica a ferramenta de conformação corresponde à superfície de parada da própria ferramenta. Por padrão, a ferramenta se desloca para dentro em direção à face.

Ao criar uma ferramenta de conformação:

O esboço de localização é adicionado para posicionar a ferramenta de conformação na peça de chapa metálica. As cores são aplicadas para distinguir a face parada das faces a serem removidas.

Considere como o raio mínimo de curvatura (MRC) se correlaciona com a ferramenta de conformação. O MRC em uma ferramenta de conformação é uma boa medida da espessura máxima de uma peça de chapa metálica. Além desse limite, não é garantido que os resultados funcionem. Você pode verificar o MRC em Ferramentas > Avaliar > Verificar.

Na caixa de diálogo Verificar entidade, em Verificar, selecione Raio mínimo de curvatura e clique em Verificar.

Criando uma ferramenta de conformação personalizada:

A ferramenta de conformação é salva em um tipo de arquivo “sldftp”. As seleções são feitas para determinar a face de parada e, opcionalmente, as faces a serem removidas.

Etapas para criar uma ferramenta de conformação:

A. Criação de geometria:

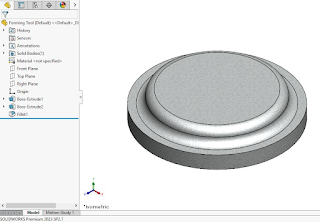

1. Crie uma nova peça que represente o formato da forma que você deseja fazer; Aqui criamos uma peça com recursos básicos: recursos de extrusão de ressalto/base e filete.

Observação: Peças multicorpos não são suportadas por ferramentas de conformação de chapa metálica.

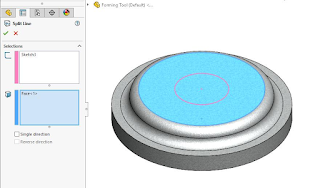

2. Aqui precisamos de um buraco; Com a ajuda de uma linha de divisão, o esboço divide a face selecionada em faces separadas.

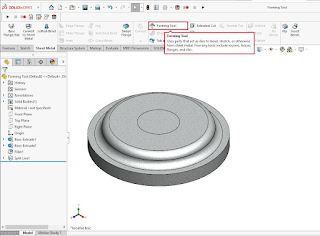

Depois de terminar de criar uma peça de corpo único, selecione a opção Forming Tool na barra de ferramentas Sheet Metal. Também pode ser acessado em:

Inserir → Chapa Metálica → Ferramenta de conformação

B. Recurso da ferramenta de conformação:

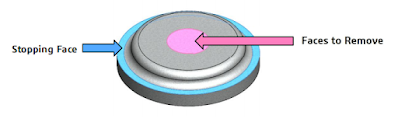

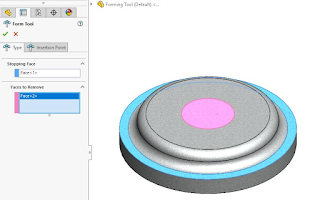

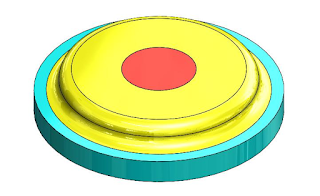

3. A primeira seleção é Stopping Face (face plana azul). Quaisquer faces na frente da face de parada criarão a “forma” na peça de chapa metálica.

4. Você também pode escolher Faces to Remove (face plana rosa). As faces selecionadas aqui deixarão furos na peça de chapa metálica quando a ferramenta de conformação for aplicada.

Stopping Face: Define a face para definir onde a ferramenta de conformação para quando é aplicada à peça alvo. Ele define a profundidade com que a ferramenta é inserida na peça.

Faces to Remove: Define a face ou faces a serem removidas da peça alvo. Ao posicionar a ferramenta de conformação na peça de destino, as faces selecionadas para Faces a serem removidas são excluídas da peça. Se não quiser remover nenhuma face, não selecione nenhuma face para Faces to Remove.

Neste ponto, a ferramenta de conformação foi criada com sucesso. Mas como aplicamos isso às peças? Nosso próximo passo é adicioná-lo à nossa Biblioteca de Projetos para facilitar o acesso ao projetar peças de chapa metálica.

C. Adicionando ferramenta à biblioteca de projetos

A biblioteca de design é uma área para armazenar recursos, blocos, etc.

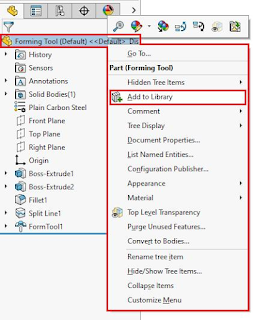

5. Para adicionar a ferramenta de conformação, clique com o botão direito na sua peça no nível superior da árvore de projetos do Feature Manager e selecione Adicionar à biblioteca.

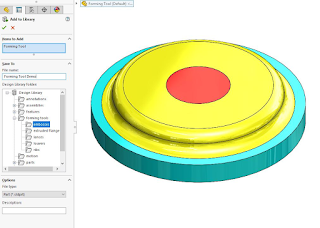

6. O Add to Library aparecerá no Property Manager, e você poderá escolher a pasta onde deseja colocá-lo. É importante colocá-lo dentro da pasta Forming Tools para que funcione corretamente.

D. Usando a ferramenta Forming da Design Library

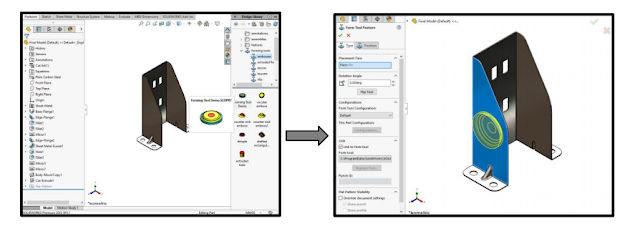

7. Arraste e solte a ferramenta de conformação criada na Design Library; Posicione a ferramenta de acordo com o requisito (na guia Tipo, você pode alinhar a ferramenta, o ângulo de rotação, selecionar configurações, etc.; Na guia Posição, você pode restringir a posição da ferramenta de acordo com sua necessidade.) Uma vez a ferramenta de conformação for aplicada, o processo de conformação pretendido ocorrerá resultando no resultado desejado.
