TUTORIAL Revit: 3 maneiras de adicionar símbolos

Em desenhos de engenharia, precisamos adicionar um caractere especial ou um símbolo como um símbolo de diâmetro, tolerância, etc.

Existem 3 maneiras de fazer isso no Revit. Veremos todos eles aqui.

1. Usando o Mapa de Caracteres

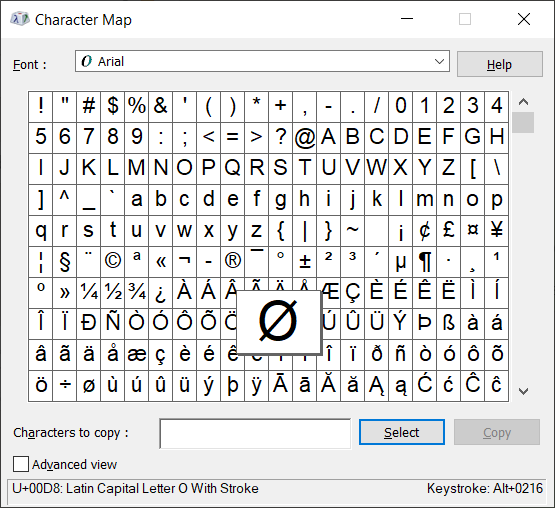

O Mapa de caracteres é um aplicativo padrão do Windows que pode ser usado para localizar um caractere especial.

No exemplo abaixo, eu escolho o símbolo do diâmetro.

Depois de encontrar o símbolo de que precisamos, clique Selecione, então clique cópia de para copiar o símbolo para a área de transferência.

Então você pode colá-lo no Revit usando clique com o botão direito> colar. Ou ctrl + V.

2. Usando teclas

A segunda maneira de adicionar um símbolo é usando as teclas.

Se você vir no Mapa de Caracteres, na parte inferior direita da tela, poderá ver as teclas do símbolo selecionado.

Para o símbolo de diâmetro, você precisa segurar a tecla Alt e pressionar 0216.

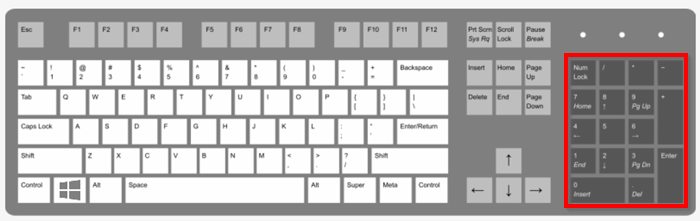

O problema de usar combinações de teclas é que você precisa usar um teclado numérico. A tecla numérica do lado direito. Não funcionará se você usar o número na parte superior do teclado.

E você deve pressionar as teclas com rapidez suficiente antes que os atalhos da faixa de opções sejam ativados.

3. Usando o teclado emoji

Claro, não vamos usar emoji em nosso desenho. Mas o teclado emoji é uma ótima maneira de colocar símbolos. O teclado emoji está disponível no Windows 10.

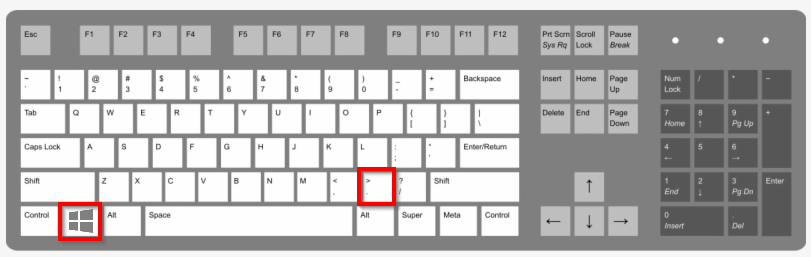

Você pode ativar o teclado quando estiver no modo de edição de texto e, em seguida, pressionar a tecla Win + “.” (ponto / ponto). Winkey é o botão do teclado com o logotipo do Windows.

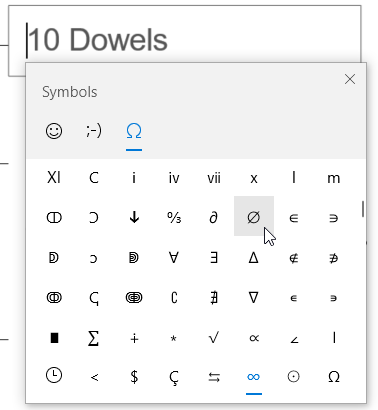

O Windows abre o teclado emoji. Vá para a guia de símbolo (Ω). Você pode ver diferentes tipos de símbolos lá.

Encontre o símbolo na categoria apropriada e clique no símbolo para colocá-lo no campo de texto. Lembre-se, pressione (Winkey + . ) quando você está no modo de edição.

O interessante sobre o teclado emoji é o história / usado mais recentemente. É útil quando usamos um conjunto de símbolos com frequência. Não precisamos encontrá-los repetidamente na lista.

Guia de Vídeo

Se você quiser ver todos os três métodos em detalhes, você pode assisti-los no vídeo abaixo.

Resumindo

Desenhos de engenharia requerem símbolos ou caracteres especiais que não estão disponíveis em um teclado padrão. Existem várias maneiras (listamos 3) de fazer os símbolos. Você pode escolher a forma mais conveniente para você.
