Essa ferramenta poderosa demonstra como variações e tolerâncias de montagem em parte a parte podem afetar a qualidade e a funcionalidade final do produto. Ao identificar possíveis problemas de montagem antes do início da produção, ajuda a economizar tempo e recursos valiosos. Demonstraremos como ler o navegador VSA para entender seus estudos de variação, executar uma simulação e analisar os resultados estatísticos que influenciam diretamente as decisões de fabricação.
Confira o vídeo abaixo (em inglês) ou role para baixo para saber mais sobre a análise de empilhamento variacional.
O que é análise de empilhamento variacional (VSA)?
A análise de empilhamento variacional (VSA) no NX é uma ferramenta sofisticada de análise de variações que ajuda a prever e analisar como as variações de fabricação afetam a montagem e a qualidade do produto. Ao considerar os efeitos cumulativos das tolerâncias dimensionais e geométricas, a VSA permite que você entenda possíveis problemas de ajuste e função antes que as peças entrem em produção. Essa abordagem proativa para a análise de variações é essencial no ambiente de fabricação atual, onde tolerâncias rígidas e padrões de alta qualidade devem ser equilibrados com métodos de produção econômicos.
Na sua essência, a VSA funciona simulando milhares de iterações de montagem usando métodos estatísticos para explicar as variações de fabricação do mundo real. A ferramenta considera fatores como tolerâncias de peças, sequências de montagem e variações de fixação para fornecer informações significativas sobre a qualidade e a fabricação do produto. Isso permite que você tome decisões informadas sobre as especificações de tolerância, identifique dimensões críticas que mais impactam significativamente a qualidade e otimizam os processos de montagem para obter melhores resultados. Esteja você trabalhando em conjuntos automotivos complexos, dispositivos médicos de precisão ou produtos de consumo, a VSA fornece a base analítica necessária para obter qualidade consistente, mantendo custos razoáveis de fabricação.
Validando uma análise
Antes de executar uma análise de variação completa, é essencial validar sua configuração VSA para garantir resultados precisos e significativos. O processo de validação no NX atua como uma verificação de diagnóstico preliminar, digitalizando seus parâmetros de simulação em busca de problemas em potencial ou ausentes que possam afetar o resultado da análise. Durante a validação, o NX examina suas especificações de tolerância, operações de medição, funções de movimentação e parâmetros estatísticos para confirmar que estão devidamente definidos e configurados. Se forem detectados algum problema, você receberá feedback imediato por meio de mensagens de aviso, permitindo resolver esses problemas antes de investir tempo em uma simulação completa.
Analisando resultados de análise de pilha variacional

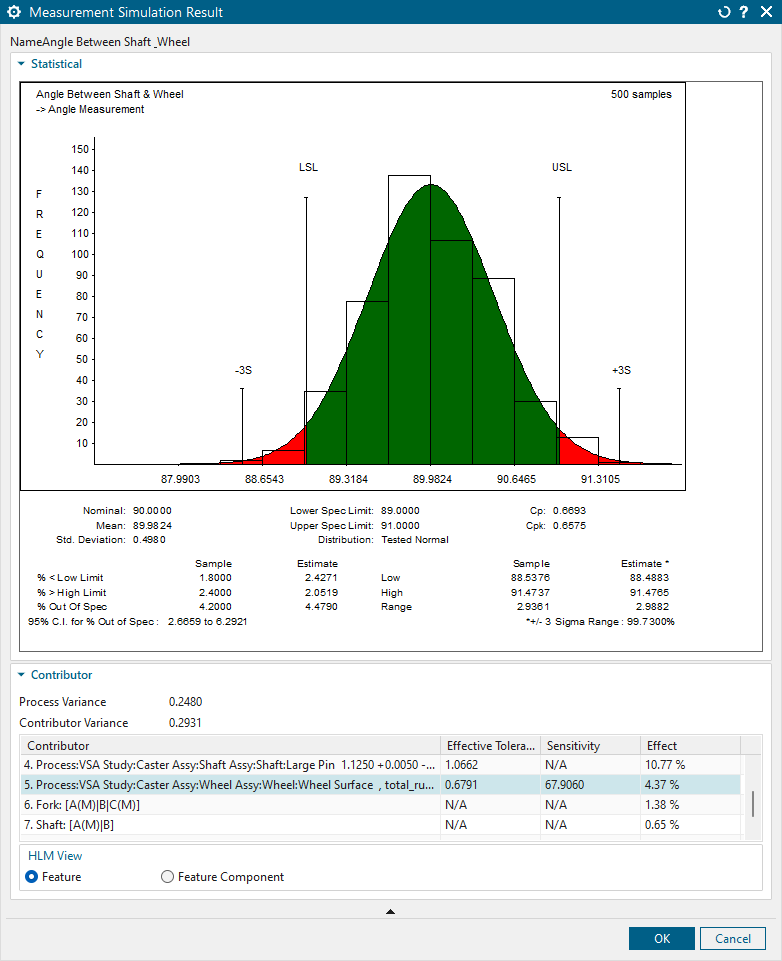

Depois de concluir sua análise de empilhamento variacional, o NX fornece resultados estatísticos abrangentes que ajudam a entender como as variações de fabricação afetam sua montagem final. O visualizador de resultados apresenta visualizações claras e dados estatísticos detalhados, permitindo que você identifique rapidamente problemas e áreas em que os ajustes de tolerância possam ser necessários. Você pode examinar valores de contribuintes, distribuições estatísticas e índices de capacidade (CP/CPK) para entender quais variações têm o impacto mais significativo em suas medições críticas.
Através desses resultados, você pode tomar decisões orientadas a dados sobre seus processos de design e fabricação. A saída VSA ajuda a determinar se suas tolerâncias são muito apertadas ou muito soltas, identifique quais componentes contribuem mais para a variação e validem se o seu design atenderá consistentemente aos requisitos de qualidade na produção. Esse insight é inestimável para otimizar seus projetos, reduzir os custos de fabricação e garantir a qualidade consistente do produto. Se você precisa gerar relatórios detalhados para documentação ou fazer avaliações rápidas das alterações do projeto, a interface de resultados fornece as ferramentas para comunicar e agir efetivamente em suas descobertas de empilhamento variacional.
Atualizando PMI

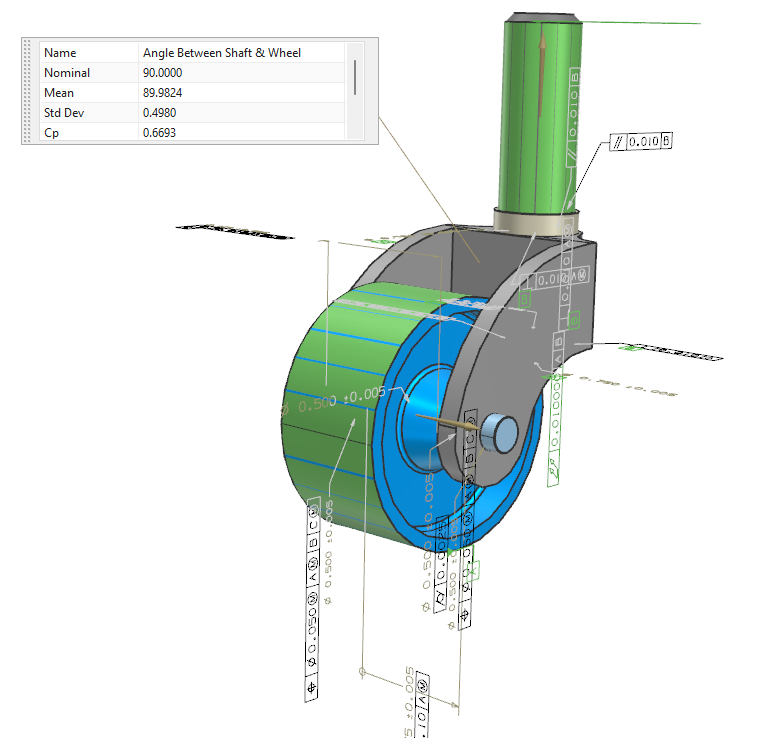

O navegador de empilhamento variacional no NX fornece uma maneira simplificada de atualizar o produto e as informações de fabricação (PMI) com base nos resultados da análise. Por meio dessa interface, você pode modificar com eficiência as especificações de tolerância e os requisitos dimensionais que foram validados por meio de sua análise de variação. O navegador permite atualizar diretamente as anotações do PMI em seus modelos 3D, garantindo que sua documentação reflita com precisão as tolerâncias otimizadas determinadas durante seus estudos de empilhamento variacional. Essa integração perfeita entre VSA e PMI ajuda a manter a consistência entre os resultados da análise e a documentação da produção, reduzindo o potencial de erros na fabricação.
Aprenda mais sobre NX: https://www.render.com.br/cursos/nx
