Uma das minhas coisas favoritas sobre combinar ferramentas de engenharia com meus hobbies é encontrar maneiras criativas de exibir as coisas que amo. Recentemente, tenho explorado o uso do SOLIDWORKS e impressão em 3D para criar suportes de parede personalizados para meus conjuntos de LEGO, e sendo um campeão do SOLIDWORKS, pensei: por que não mostrar a você como fiz isso?
Em vez de deixar esses conjuntos apenas em uma prateleira, eu queria uma maneira mais limpa e única de exibi-los. Algo que não só economiza espaço, mas também destaca cada construção. Aqui está como eu abordei isso:

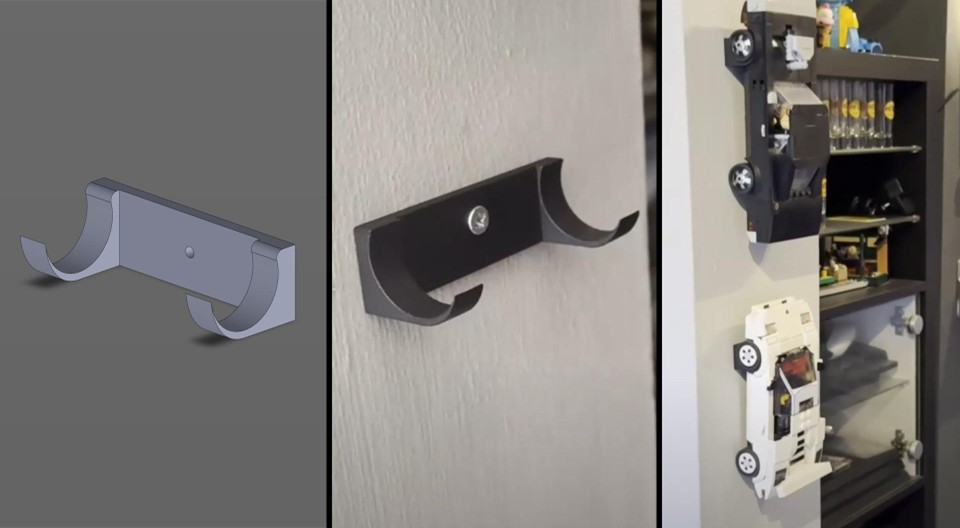

Suporte para Carro LEGO Speed Champions
O primeiro projeto que abordei foi a criação de um suporte simples para meus carros LEGO Speed Champions. Usando o SOLIDWORKS, desenhei um suporte que segura o modelo com segurança sem desviar a atenção da construção em si. É um modelo simples que, após algumas medições, resultou em um modelo 3D final. Uma vez impresso, foi um ajuste perfeito e me deu uma ótima noção de quão versáteis suportes personalizados podem ser para minha coleção de carros.

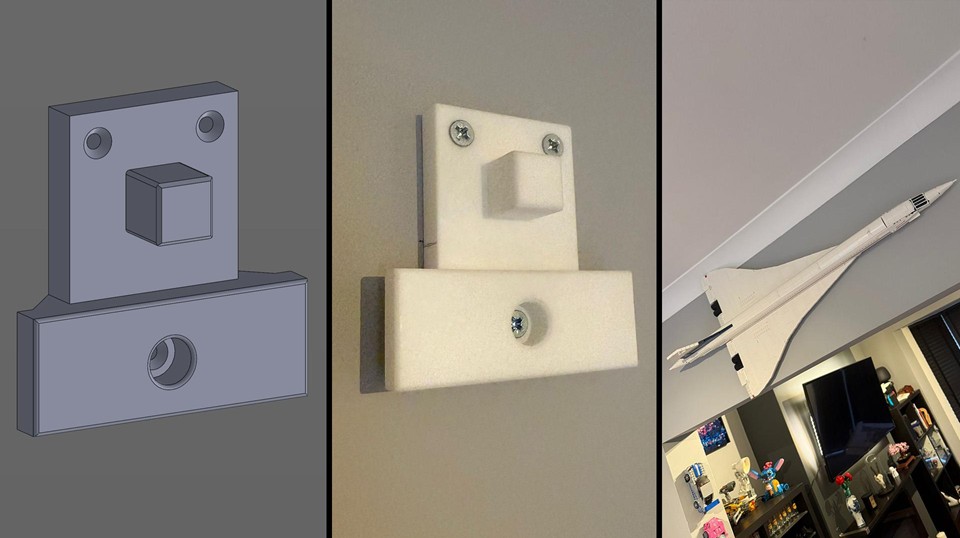

Suporte para LEGO Concorde
A seguir, trabalhei no meu conjunto LEGO Concorde. Este apresentou um desafio devido ao seu tamanho e design elegante. Eu queria que o suporte segurasse o modelo com segurança enquanto mantinha o perfil do avião limpo contra a parede. Usando o SOLIDWORKS, criei um suporte personalizado que foi inspirado no suporte de mesa que você constrói com o conjunto. Apenas girei 90 graus e adicionei um suporte extra para distribuir o peso em múltiplos pontos de contato. Com isso, e uma peça impressa em 3D em Nylon SLS, acabei com uma solução que parece quase flutuar.

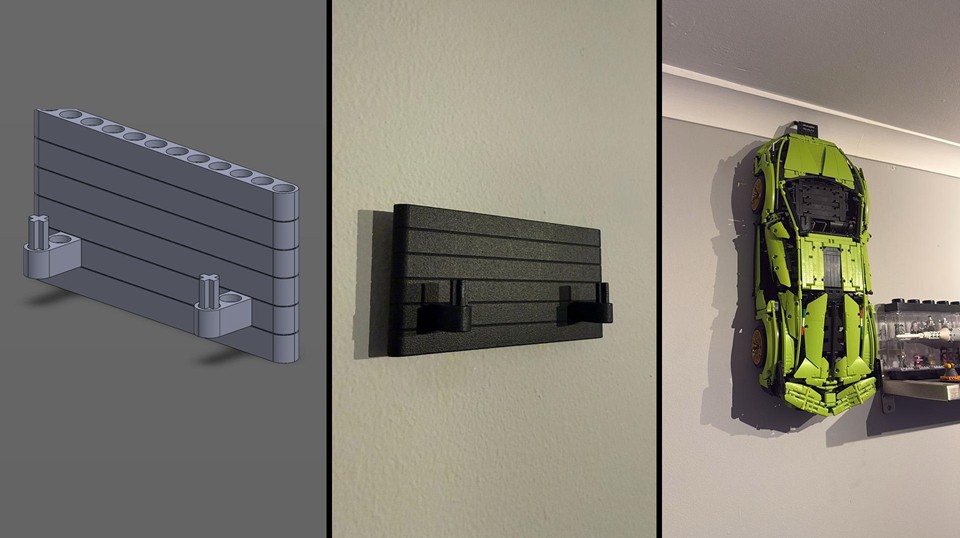

Suporte para LEGO Lamborghini
Por fim, trabalhei em um suporte para meu LEGO Lamborghini, um dos meus conjuntos favoritos de LEGO para exibir. Para isso, eu queria algo que enfatizasse as peças LEGO Technic das quais o carro é construído. O suporte precisava ser forte e preciso, garantindo que o carro pudesse ser exibido com segurança contra a parede e que o suporte ficasse escondido. Não consegui usar o mesmo estilo de suporte que usei para os modelos campeões devido ao peso e à pressão exercida sobre as rodas. Pesquisei online como alguns dos suportes de acrílico foram projetados para se prender ao modelo. Localizei os pinos utilizados e comecei a partir daí. No SOLIDWORKS, desenhei o suporte para se parecer com peças LEGO Technic empilhadas, com alguns slots de chave na parte traseira. Depois, foi impresso em Nylon SLS e tingido de preto. O resultado foi não apenas prático, mas também deu ao Lamborghini uma apresentação semelhante à de uma galeria.
Por que eu amo essa abordagem
Usar o SOLIDWORKS me dá controle total sobre o processo de design. Posso modelar cada suporte exatamente nas dimensões do conjunto LEGO usando os recursos de design mais básicos, como extrusão e corte, padrões e acabamentos com filetes e chanfraduras para completar o visual. Então, dou vida a isso com tecnologias de impressão 3D. Mesmo que você não tenha uma impressora 3D, pode usar serviços de impressão 3D como o 3DPRINTUK para imprimir as peças por um preço acessível.
É incrivelmente satisfatório ver esses suportes passarem de um esboço digital para uma peça física que transforma a maneira como meus conjuntos de LEGO são exibidos. Além disso, adiciona uma camada extra de personalização—cada suporte é feito sob medida para o conjunto que sustenta e eles são únicos.
Se você gosta de LEGO e tem acesso à impressão 3D, eu recomendo muito que você experimente isso. É um projeto divertido que combina criatividade com engenharia e dá à sua coleção de LEGO a exibição que ela merece. Isso também libera espaço na prateleira para ainda mais conjuntos!
