Circuito de Controle para Robôs com dois Motores Utilizando CI L298

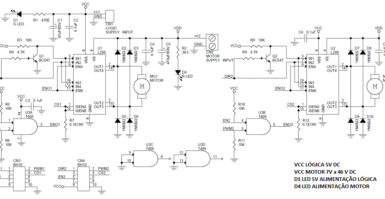

Este projeto utiliza dois circuitos integrados L298 que podem controlar dois motores CC. A alimentação do motor pode ser de 7V a 46V DC com corrente de 2 ampères para cada canal. O circuito é composto por 4 portas lógicas AND e, para isso, foi utilizado o CI 7408. A conexão deste circuito integrado é feita nos conectores CN3 e CN4. Os motores MG1 e MG2 são conectados aos pinos 2 e 3 dos respectivos conectores. O circuito é alimentado com nível lógico (5 V) no conector CN1  e uma tensão VCC entre 7 a 46 V DC no conector CN2.

Circuito de Controle para Robôs

L298-Dual-DC-Motor-Driver

Read more

Share and Enjoy

  • Facebook
  • Twitter
  • Delicious
  • LinkedIn
  • StumbleUpon
  • Add to favorites
  • Email
  • RSS

Como Utilizar o Transistor como Chaveador

Em muitas aplicações na eletrônica precisamos utilizar transistores em chaveamento, ou seja, sendo utilizados como chaves eletrônicas, bastando para isso polarizá-lo na região de corte ou saturação.

Quando um transistor está saturado ele opera como um curto (chave fechada), e quando está no corte opera como um circuito aberto (chave aberta). O transistor chaveado somente trabalhará com tensão contínua ou sinais.

A figura abaixo mostra o funcionamento de um lâmpada com uma chave. Ao acionar a chave a lâmpada acenderá e a tensão em VAB é igual a zero. Com o circuito aberto (chave desligada) a lâmpada apagará e VAB = VCC.

Transistor Chaveador 1 Read more

Share and Enjoy

  • Facebook
  • Twitter
  • Delicious
  • LinkedIn
  • StumbleUpon
  • Add to favorites
  • Email
  • RSS

Interruptor com Sensor de Luz

Um circuito bastante procurado na área de eletrônica é um interruptor com sensor de luz, também conhecido por interruptor crepuscular, circuito de sensor de luz, fotossensor ou interruptor acionado por luz.

Este circuito possui funcionamento bastante simples: um LDR (foto resistor) detecta a presença de luz, começando a baixar sua resistência à medida que essa luz se torna mais forte, com isso diminuindo a tensão do pino 2 do CI 555.

Circuito de sensor de luz

Interruptor com sensor de luz

Read more

Share and Enjoy

  • Facebook
  • Twitter
  • Delicious
  • LinkedIn
  • StumbleUpon
  • Add to favorites
  • Email
  • RSS

Testes de Cristais

Para os técnicos que trabalham com reparação, ter um aparelho de teste de cristais é um item obrigatório, principalmente em manutenção de circuitos de radiofrequência, microprocessadores, radioamadores e outros que utilizam cristais.

Sabendo desta necessidade, apresentamos um circuito que permite realizar o teste de funcionamento de cristais de até algumas dezenas de megahertz.

Circuito Testador de Cristais

Circuito Testador de Cristais

Read more

Share and Enjoy

  • Facebook
  • Twitter
  • Delicious
  • LinkedIn
  • StumbleUpon
  • Add to favorites
  • Email
  • RSS

Montando um Medidor de Frequência

O frequencímetro, também chamado de frequenciômetro, é um equipamento eletrônico bastante utilizado na realização de medições de frequência de sinais, de modo periódico, utilizando-se a unidade Hz (hertz) de medida.

Os frequencímetros podem ser analógicos ou digitais. Um frequencímetro digital possui, dentre outras características, um mostrador digital para visualização do operador. Já o frequencímetro analógico possui um mostrador de ponteiro.

No mostrador são informadas as frequências medidas, de acordo com a escala utilizada pelo operador do frequencímetro, que pode ser: Hz, MHz, kHz ou Ghz. Read more

Share and Enjoy

  • Facebook
  • Twitter
  • Delicious
  • LinkedIn
  • StumbleUpon
  • Add to favorites
  • Email
  • RSS

Bobinas de uma Camada com Núcleo de Ar

O valor da indutância apresentada em um circuito, depende de muitos fatores. Os principais são: comprimento e disposição dos condutores.

O valor da indutância de uma bobina é determinado pelo tamanho e formato da bobina, número de espiras e do material de que é feito o núcleo. O espaçamento entre as espiras da bobina também influi no valor da indutância, principalmente em casos de frequências elevadas.

As bobinas de uma camada com núcleo de ar são construídas com as espiras enroladas lado a lado, sobre um tubo de material não magnético. Este tubo pode ser de cerâmica, papel, poliestireno, baquelite ou outro material não magnético.

Quando as espiras são colocadas muito próximas umas às outras é necessário isolá-las para evitar curtos-circuitos. Geralmente o isolamento dos condutores que compõem as espiras é feito com esmalte ou verniz.

Bobina-de-uma-camada-com-nucleo-de-ar

Figura 1 – Bobina de Uma Camada com Núcleo de Ar

Read more
